北京核原科电气有限公司      袁海涛??

    R型铁芯的研制开发，从1990年开始至今将近18年的历程了，开始时对开料设备十分神秘，设备不能参观，相互也不交流。现在不但在行业中已将这项技术公褚于众，而且R型变压器的生产也遍地开花。凡是能生产变压器的企业都能生产R型变压器。但是能生产R型铁芯的厂家却为数还不多，全国也只有屈指可数的十多家。

    经过多年的实践，确定R型铁芯变压器有很多的优点：

    1、 R型变压器漏磁小、无噪音。

    2、 R型变压器重量轻、体积小、材料省。

    3、 R型变压器损耗小、温升低。

    由于R型变压器比EI型变压器、C型变压器等有很多优点，所以在许多高档的电子仪器设备中都普遍采用R型变压器，制作R型变压器的关键是R型铁芯的质量，从目前情况看来，有些R型铁芯制造企业，对R型铁芯的尺寸系列，热处理工艺及电磁性能的测量等关键质量控制要求，并未特别掌握，例如：R型铁芯尺寸超差，致使骨架在铁芯上转不动，又如电磁性能超差，变压器绕好后，空载电流超过规定值，空载损耗偏大等。这与所用冷轧取向硅钢带的材质，牌号有关，也与热处理退火工艺有关，为了能对R型铁芯的加工工艺更好的了解，在此简单的讲述这方面的内容，也供大家参考。

一、R型铁芯的制作工艺

1、成卷钢带的纵剪

    成卷的冷轧取向硅钢带（如27ZH100）的宽度为1000mm，重量在2吨以上，首先要根据R型铁芯尺寸的宽度，还要考虑到二根套裁开料，所以决定大的成卷硅钢带先在纵剪开料机上开成等宽的卷料，尺寸宽度要预先定好。

    纵剪生产设备主要由放料开卷机，各种活动及固定导向装置，滚剪机、收卷机等组成。放料开卷机用来安装成卷硅钢带进行开料，导向装置可引导开卷的带料送到滚剪机进行纵向滚剪，并将剪好的窄料传送到收卷机进行收料，窄料收卷后就用牛皮纸穿心包扎，可以防潮、防碰撞，再整齐迭放，每卷窄料外包纸上应贴上标签，标明材质、牌号、宽度，以便今后选用。

    目前各硅钢带供应商都可代客房对成卷钢带进行纵剪加工，只要客户提供加工窄料的尺寸，供应商可以按最佳的组合开料，这样R型铁芯制造厂可以省却这道纵剪工序。

2、曲线开料工艺

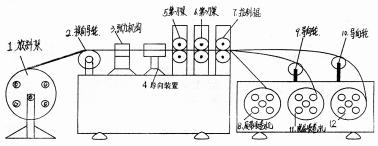

    R型铁芯的开料是在数控曲线滚剪机上进行，其机床的结构示意见图1所示

图1 开料机结构示意图

    图1中的编号名称为：

    1．放料架 　2.换向导轮　　3.张力机构　4.导向装置　 5.第一刀架┅┅┅由步机电机控制        6.第二刀架┅┅┅由步进电机控制     7.拉料辊      8.废带收卷机    9、10.导向输     11、12.成品收卷机
