铂电阻温度检测器(PRTD)和ADC应用
[发布时间]:2012年6月12日 [来源]:电子发烧友 [点击率]:5704
【导读】: 高端工业和医学应用需要在整个温度范围提供±1°C至±0.1°C,甚至更高精度的温度测量,并且价格合理、功耗较低。此类应用的测温范围(-200°C至...

高端工业和医学应用需要在整个温度范围提供±1°C至±0.1°C,甚至更高精度的温度测量,并且价格合理、功耗较低。此类应用的测温范围(-200°C至+1750°C)通常需要使用热电偶和铂电阻温度(RT)检测器,即PRTD。

PRTD基础

三种常见的PRTD包括PT100、PT500和PT1000,0°C下分别呈现100Ω、500Ω和1000Ω阻值。也有成本稍高的大阻值传感器,例如PT10000。PT100曾经非常流行,但目前趋势是使用阻值更高的传感器,以稍高或同等成本提供更高的灵敏度和分辨率。典型代表是PT1000,0°C下的电阻值为1kΩ。

Vishay®、JUMO Process Control等多家厂商可提供标准SMD尺寸(类似于表贴电阻封装)的PRTD,价格通常不到1美元,具体取决于电阻值、尺寸大小和容限。此类器件大幅降低了温度传感器成本,并为设计人员提供在任何印制板(PCB)上PRTD替代产品的灵活性。以下电路采用了比较常见的高性价比PTS1206,是由Vishay Beyschlag提供的1000Ω PRTD¹。PRTD传统测量方法是采用电流源激励,如图1所示²。



图1. PRTD可采用4线(a)、3线(b)或2线(c)接口检测温度。每种设计均向ADC (这里为MAX1403)提供差分信号。

远端测量且采用不同引线时,图1a所示4线(开尔文连接)架构可以获得最精确的测量结果。这种方法中,电流承载线与测量线完全独立。该配置中,OUT1为PRTD提供200µA电流,OUT2保持浮空。对于RTD没有安装在ADC附近的大多数工业应用,由于每根引线都会增加系统成本,引发可靠性问题,所以更倾向于使用较少的引线。

如果引线相似,图1b所示3线温度检测技术更经济,且读数准确。这也是其得到普遍使用的原因。MAX1403 ADC的两个匹配电流源抵消了引线电阻的IR误差。OUT1和OUT2均源出200µA电流。

图1c所示2线技术最为经济,但只用于已知引线寄生电阻且电阻固定不变的场合。通常利用微处理器或DSP的内部计算对引线的IR误差进行补偿。由于PT1000 PRTD较高的阻值,受引线电阻的影响较小,同时也降低了自身发热产生的误差,所以,即使采用2线配置也能直接连接ADC。

MAX11200 ADC可以采用不同类型的PRTD,表1列出了该ADC的部分重要特性。

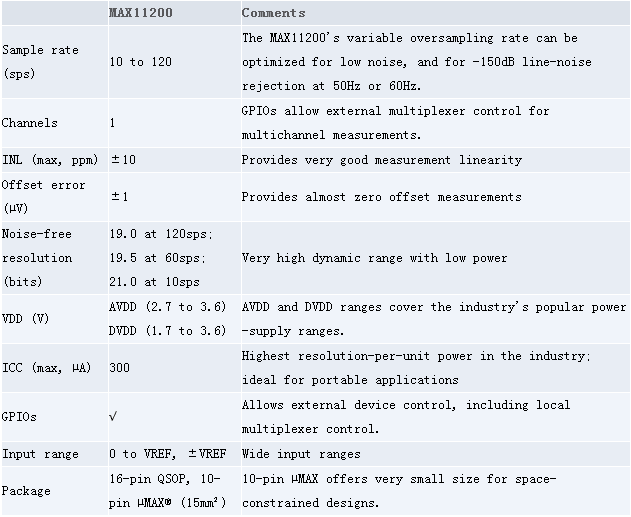

表1. MAX11200的主要技术指标

作为电流激励的替代方案,可以采用高精度电压源激励PRTD。对于较高阻值的PRTD,电压激励更合适,可以利用ADC的电压基准为PRTD提供偏压。PRTD可直接连接到ADC,ADC基准通过一个高精度电阻提供PRTD偏置电流(图2)。ADC即可以高精度比例测量温度。



图2. 该电路采用电压激励,非常适合配合高阻值PRTD工作。

假设引线电阻的量级远低于RA和RT,可采用下式计算:

VRTD = VREF × (RT/(RA + RT)) (式1)

式中,RA为限流电阻;RT为t°C时的PRTD电阻;VRTD为PRTD电压;VREF为ADC基准电压。同时:

VRTD = VREF × (AADC/FS) (式2)

式中,AADC为ADC输出编码,FS为ADC的满幅编码(即,对于单端配置的MAX11200,为223-1)。合并式1和2:

RT = RA × (AADC/(FS - AADC)) (式3)

从式3可知,RA必须满足RT指标规定的精度要求。

PRTD选择和误差分析

引线电阻引起的误差

由于PRTD为电阻传感器,它与控制板之间连线的任何电阻都会增大误差,如图3所示。
