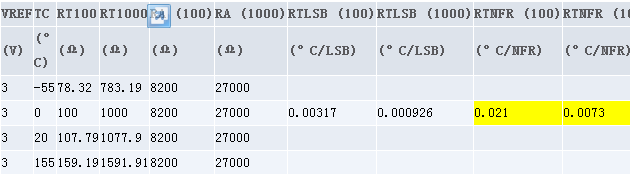

表5. 温度测量分辨率

表5为-55°C至+155°C温度范围内，°C/LSB误差和°C/NFR误差的计算值。无噪声分辨率(NFR)表示ADC能够区分的最小温度值。如果RTNFR1000为0.007°C/NFR，给定温度范围的分辨率无疑优于0.05°C，远远满足大多数工业、医疗应用要求。

此类应用中，对ADC要求的另一考虑是不同温度点对应的电压水平，如表6所示。最后一行显示PRTD100和PRTD1000的差分输出电压范围。右侧一组公式计算MAX11200 ADC的无噪声分辨率。

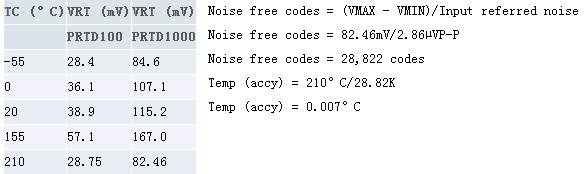

表6. 图6中ADC的温度测量范围

注意，PRTD应用中输出信号的总范围大约82mV。MAX11200具有极低的输入参考噪声，10sps采样率下570nV，在210°C量程范围可提供0.007°C的无噪声分辨率。

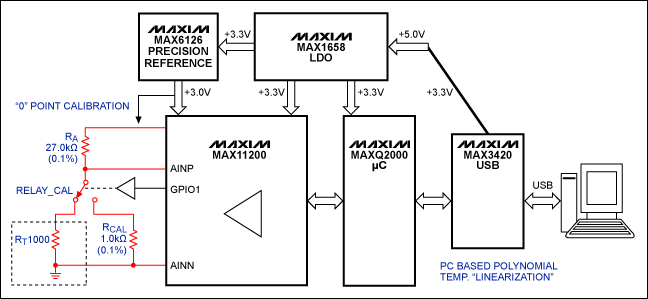

图6. 本文用于测量温度的高精度数据采集系统(DAS)框图。基于MAX11200 ADC (图3)的DAS包括简单校准和线性化处理功能。

如图6所示，MAX11200的GPIO1引脚设置为输出，控制继电器校准开关，选择固定RCAL电阻或PRTD。这种多功能性提高了系统精度，并减少RA和RT初始值的计算需求。

结论

最近几年，随着PRTD价格的下降、封装尺寸的减小，这类器件已广泛用于高精度温度检测。温度检测系统中，如果ADC和表贴PRTD直接连接，则要求使用低噪声ADC (例如MAX11200)。PRTD和ADC相结合，提供理想用于便携式测试设备的温度测量方案。这一组合具有高性能和高成效。
