图3. 2线检测技术中，引线的IR压降会在ADC产生误差。

为了估算2线电路中的误差，将连接线总长与美国线规(AWG)铜线的“电阻/英尺”值相乘，如表2所示。

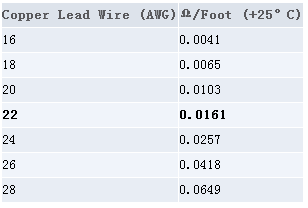

表2. 线规电阻

举例说明，假设采用2根3英尺长的AWG 22导线连接PRTD，引线电阻RW为：

RW = 2 × (3ft.) × (0.0161Ω/ft.) = 0.1Ω (式4)

引线造成的温度读数误差为TWER，其中TWER = RW/S，S为平均PRTD灵敏度。

对于PT100 (PTS 1206，100Ω)器件¹，平均灵敏度S = 0.385Ω/°C，因此：

TWER = RW/0.385 = 0.26°C (式5)

对于PT1000 (PTS 1206，1000Ω)器件¹，平均灵敏度S = 3.85Ω/°C，因此：

TWER = RW/3.85 = 0.026°C (式6)

根据IEC 60751标准，对于 PT1000，TWER = 0.026°C，比CLASS F0.3的±0.30°C容限要求低一个数量级。这意味着PT1000可直接采用3英尺长的2线配置，无需任何引线补偿方法。而PT100，TWER为0.26°C，与±0.30°C容限相当，在大多数高精度应用中，这一误差水平不可接受。从本例可以看出，大阻值PRTD在2线电路中的优势。

PRTD自热引起的误差

PRTD的另一个误差源是激励电流通过RTD元件时，传感器本身产生的热量。激励电流流过RTD电阻，产生测量电压。为了使输出电压高于ADC的电压噪声电平，应保持足够高的激励电流；而激励电流产生的功耗会使温度传感器的温度升高，导致RTD电阻升高，使其高于实测温度下的电阻值。利用制造商数据手册提供的封装热阻，可以计算出RTD功耗引起的温度误差。利用下式计算自热引起的温度误差(TTERR，单位为°C)：

TTERR = IEXT² × RT × KTPACK (式7)

式中，IEXT为流过电阻检测元件的激励电流；RT为当前温度T°C下的PRTD电阻；KTPACK为自热误差系数(0.7°C/mW)¹。

图2中的最佳限流电阻RA由式7的TERR和测量系统使用的基准电压(VREF = 3V)确定，表3列出了100Ω PTS 1206和1000Ω PTS 1206的RA。

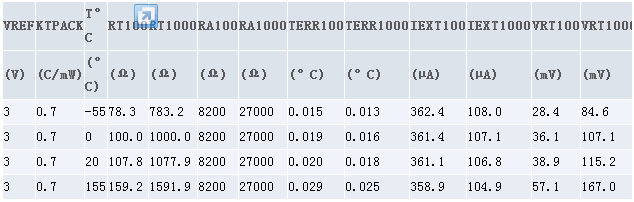

表3. 温度误差计算

对于100Ω PTS 1206，采用RA = 8.2kΩ；对于1000Ω PTS 120，采用RA = 27.0kΩ。两种情况下，最大温度误差TERR均介于0.025°C和0.029°C之间，比CLASS F0.3的±0.30°C容限低一个数量级。显而易见，平均激励电流IEXT100和IEXT1000在表3所示的温度范围内非常稳定。

从表3还可以看出，RT100和RT1000产品的最大激励电流相差非常大：IEXT1000 = 108µA，IEXT100 = 362.4µA。由于RT1000的激励电流不到RT100电流的三分之一，所以RT1000比RT100更适合低功耗(便携式)仪器。RA电阻应为金属薄膜电阻，精度为±0.1%或更好，额定功率至少1/4W，须具有低温度系数。为确保RA电阻满足设计要求，应选择优秀厂商的产品。

PRTD线性误差

PRTD近似于线性特性，根据温度范围和其它条件的不同，通过计算PRTD电阻在-20°C至+100°C温度范围的变化，进行线性逼近：

R(t) ≈ R(0)(1 + T × a) (式8)
