作者：空军雷达学院   范 桢  蔡晓勇  朱忠尼（武汉 430010）

摘要：提出一种电感分裂式推挽换向软开关电路，分析该电路的工作原理及实现软开关的条件，仿真结果表明该电路控制简单、性能可靠，特别适用于中、小功率场合。

    关键词：电感分裂式  推挽换向  软开关  仿真

1、引言

    推挽电路因控制简单、无直通现象等优点，在中、低电压输入变换器中得到广泛应用，但推挽电路中两个开关管处于硬开关状况，随着开关频率的增高，开通功耗较大[1]。桥臂换向软开关在桥式变换器（包括半桥变换器）中得到广泛应用，如移相全桥软开关电路[2]，但桥臂换向软开关无法在推挽电路中应用，虽然文献[3],[4]对推挽软开关作过探讨，但它只能应用于双管推挽电路，且增加一只开关管的导通损耗，这对低电压输入的推挽电路是不适宜的。

    针对这种情况，本文通过分裂次级直流滤波电感，再将其等效到初级实现推挽电路的零电压开通软开关技术。

2、电路拓朴结构及工作原理

    2.1主电路拓朴结构

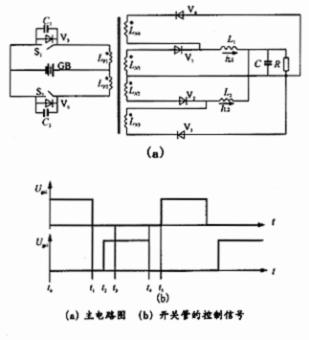

    电感分裂式推挽换向软开关的主电路结构及其开关管的控制方式如图1（a）及图1（b）所示。它与一般的推挽电路不同之处有两点：一是次级滤波电感分裂为两个（L1=L2=L），二是变压器次级给出两个去磁绕组LN3、LN4，它与V3、V4、L1、L2一起构成去磁回路。

图1   主电路及开关管的控制信号图

    2.2工作原理

    其电路可分为如下几个工作过程：

    （1）t0～t1阶段，即开关管S1导通期间，变压器次级LN2产生下正上负的感应电压，变压器向负载传输能量，此时变压器次级LN2、二极管V2、电感L2和负载形成回路。t1时刻，S1关断，S1两端电压被电容C1箝位不能突变，所以S1是软关断。

    （2）t1～t2阶段，t1时刻，S1关断，LP2、GB、V6形成初级励磁泄放回路。同时在LN3两端产生上正下负的感应电压，此时二极管V3导通，电感L2、与负载R和变压器次级LN3形成iL2续流回路。t2时刻，S2被驱动。设此时iL2电流未泄放到零，初级V6仍为导通状态，S2两端电压为零，是零电压开通。

    （3）t2～t3阶段，仍是iL2续流阶段，t3时刻，iL2泄放完毕。

    （4）t3～t4阶段，t3时刻，iL2=0，LP2上电流换向，变压器次级绕组LN1两端产生上正下负的感应电压，二极管V1导通。

    t4时刻以后，重复上半周工作过程。

    综合上述过程，可以看出该电路实现软开关的基本原理及特点：

    （1）在S1、S2都不导通期间（t1～t2,t4～t5），L1（L2）的续流电流耦合到初级，形成V5、V6换向电流，这个电流能维持到S1、S2的驱动脉冲到来，就可以实现零电压开通。
