（2）分裂的L1、L2电流叠加对负载为连续状态。故L1、L2的综合效果是一直流滤波电感，但单个电感L1或L2的电流在整个周期是不连续的，在S1或S2开通期间呈交流电感性质，所以它和桥臂换向性串联在初级的电感所起的作用一样。

3、基本关系式

    3.1主要关系式

    依据上述电路的工作过程，得到各换向阶段的等效电路如图2所示。

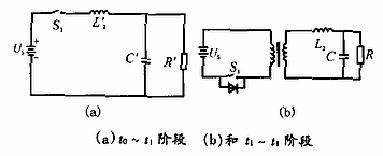

图2   主电路的等效拓朴结构

    （1）t0～t1阶段：变压器传输能量阶段，此时的等效拓朴结构如图2（a）所示。

    图中是变压器初级漏感和次级电感的等效电感，为变压器次级负载折合到初级的等效负载，为变压器次级电容折合到初级的等效电容，则流过等效负载和等效漏感的电流iL2满足方程：

    电路的初始条件为：iL2（t0）=0   UC（t0)=Umin

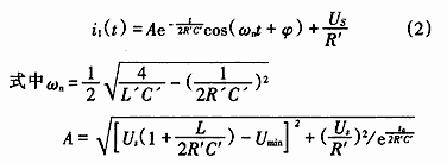

    可求得该电路的解为：

    （2）当t1～t3阶段：续流阶段，其等效电路为图2（b）所示。

    次级回路的状态方程为：

    边界条件：iL（t2）=ILP，uC（t2）=UOP（ILP为峰值电流，UOP为峰值电压）。若电路是理想的，即，UOP=NLN3 / NP ·Ui,这里假设uC（t）=常数,则求解式（3）得到：

iL2=ILP-1/L(UC(t)-ULN3)t   (t>t1)     (4)

    iL2的续流时间为：

    3.2问题及分析

    （1）由式（5）可以看出，只要△t>(t3－t1)时,电路就可实现零电压软开关技术。
