大功率智能充电器的研究与设计
[发布时间]:2010年8月20日 [来源]:中国电源网 [点击率]:13377
【导读】: 由于铅酸蓄电池维护简单、价格低廉、供电可靠、使用寿命长,广泛作为汽车、飞机、轮船等机动车辆或发电机组的启动电源,也在各类需要不间断供电的电子设备和便携式仪器仪表中用作一些电器及控制回路的工作电源。...

  电池在充满电后,如果不及时停止充电,电池的温度将迅速上升。温度的升高将加速蓄电池板栅腐蚀速度及电解液的分解,从而缩短电池寿命、容量下降。为了保证电池充足电又不过充电,采用具有定时控制、温度控制和电池电压、电流控制功能的综合控制法。

3 软件设计

  因为不同种类的电池有不同的充电特性,所以充电器要能根据具体电池的类型,控制不同的充电状态。在充电的关键阶段采用了模糊控制方法,这些通过程序控制实现。充电主程序流程图如图猿所示。程序具体实现过程为:单片机首先进行初始化,然后对蓄电池的电压进行测量,产生电压偏差和变化率信号,偏差及变化率信号进入模糊控制器后,经过模糊处理,输出电流信息,从而适时和正确地控制充电方式和过程。参照充电曲线图(图2),在充电过程中不断检测电池是否充满,当检测己经充满时,提示用户电池已充足,充电器自动进入浮充维护状态。若在充/供电过程时出现故障,LPC933 微控制器会及时停止输出并报故障。模糊处理和终止条件的判决为整个智能充电器的关键,关系着充电器性能的好坏。

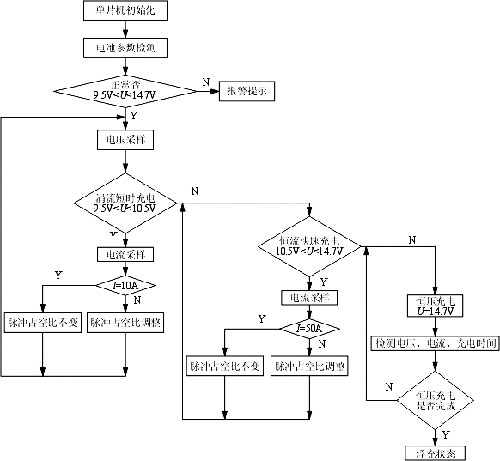

图3 充电主程序流程图

4 充电器的硬件设计特点
