无论智能手机怎样推陈出新，都离不开一个看似不起眼的部件，那就是充电器。充电器技术的发展也从普通充电器发展到快充，超级快充。器件方面也不断升级，电路复杂度也不断上升。这次我们对华为40W SuperCharge超级快充充电器进行了拆解“剖析”，看看充电器都有哪些技术“秘密”。

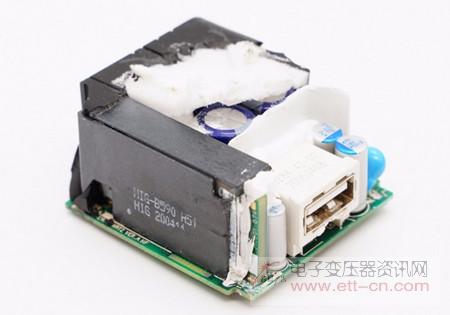

　　侧面设有平面变压器，初次级之间有白色绝缘板进行隔离。

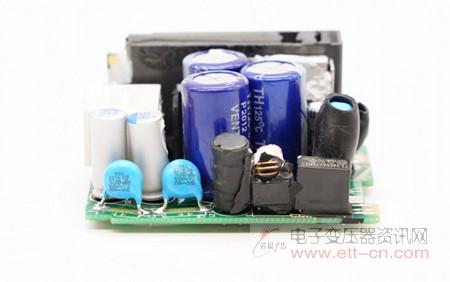

　　PCB板侧面一览，保险丝旁边是共模电感、工字电感和高压滤波电解电容，两颗蓝色Y电容后面是输出滤波的固态电容。

　　共模电感特写，用于滤除EMI干扰。

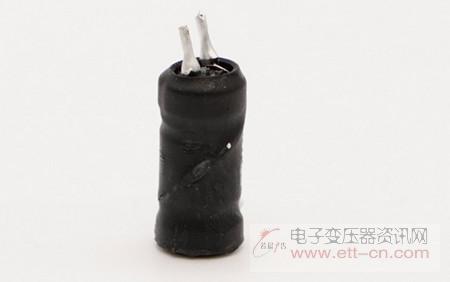

　　工字电感使用热缩管包裹。

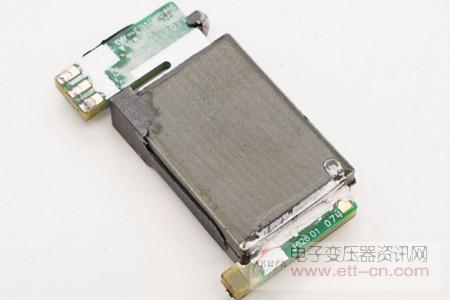

　　板子另一侧，平板变压器外围采用黑色塑料壳进行固定保护，丝印信息上可以了解到变压器来自嘉龙海杰。平板变压器磁芯体型轻薄，小PCB板横穿磁芯。
