拆解魅族5G旗舰手机快充充电器
[发布时间]:2020年6月11日 [来源]:电子技术设计 [点击率]:1086
【导读】: 魅族17和魅族17 Pro两款机型分别配备了30W和40W快充充电器。这两款充电器有分别有中山宝利金和江苏辰阳两个版本,两个不同版本的充电器小编都有拿到,今天充电头网要拆解的是40W原装充电器,由...

  魅族17和魅族17 Pro两款机型分别配备了30W和40W快充充电器。这两款充电器有分别有中山宝利金和江苏辰阳两个版本,两个不同版本的充电器小编都有拿到,今天充电头网要拆解的是40W原装充电器,由业内知名电源厂商江苏辰阳出品。

  40W充电器拆解

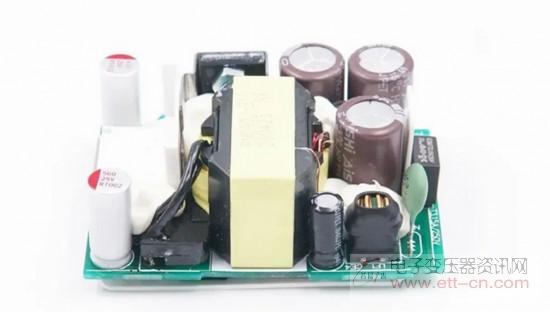

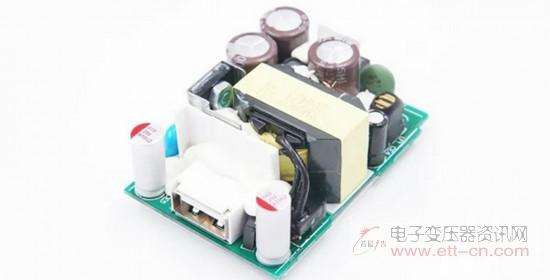

  PCB板整体一览,板子前端是滤波电感电容等器件,中间是变压器,末端是固态电容和USB母座,布局层次分明,整体layout布局合理简洁。

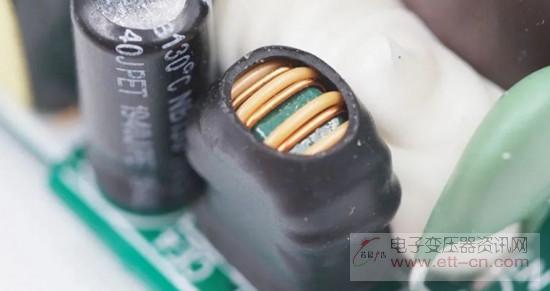

  共模电感双线绕制,外套热缩管,用于滤除EMI干扰。

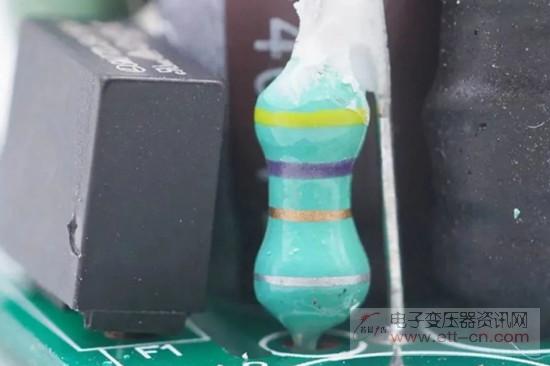

  色环电感特写,旁边是工字电感,外套热缩管。
