小米10至尊纪念版50W无线秒充揭秘
[发布时间]:2020年8月20日 [来源]:快科技 [点击率]:4826
【导读】: 小米10至尊纪念版在小米十周年雷军公开演讲上正式亮相,起售价5299元(8GB+128GB)。  它除了拥有业界最好的手机相机、120Hz双曲面柔性屏、骁龙865旗舰处理器等配置之外,还首发量产了...

  小米10至尊纪念版在小米十周年雷军公开演讲上正式亮相,起售价5299元(8GB+128GB)。
  它除了拥有业界最好的手机相机、120Hz双曲面柔性屏、骁龙865旗舰处理器等配置之外,还首发量产了50W无线秒充。
  官方介绍,小米10至尊纪念版50W无线秒充仅需40分钟即可将4500mAh大电池充至100%,充电速度甚至超越了相同功率的有线充电。

  4:2高效架构提升充电转化效率
  官方科普,小米10至尊纪念版采用了更高效的充电架构,一方面尽量减少无线充电过程中架构层级,另一方面,提升充电芯片的转化效率。

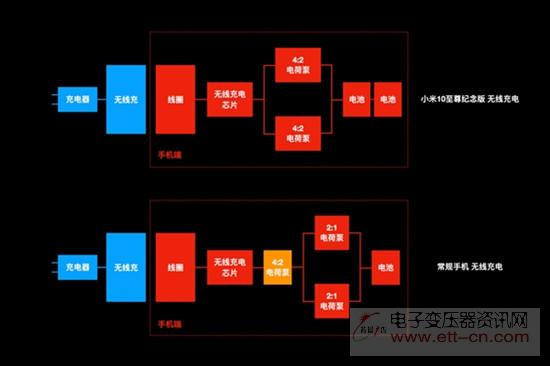

  首先,不同于常规的2:1双层级充电方案,小米10至尊纪念版采用了更直接的4:2单层级充电结构,可以有效降低充电过程中的能量损耗。
  当采用大功率无线充电时,常规的2:1双层级充电方案需要两级电荷泵逐级降压,每一级降压都意味着一次能量损耗,双层级电荷泵方案无可避免的存在更高的能量损耗。
  假设线圈接收到的能量为100,电荷泵的转化效率为97%,在不考虑电路等其他损耗的条件下,理论上常规手机电池接收到的能量为100x97%x97%≈94。
  而小米10至尊纪念版的4:2直充架构只需一级降压,在不考虑电路等其他损耗的条件下,理论上电池接收到的能量为100x97%≈97。
  通过优化充电链路上的通路架构,减少变压层级,能够有效减少能量损耗,提升整体的充电效率。

  此外,小米10至尊纪念版还采用了全新的定制电荷泵。
  过往电荷泵芯片的转化效率约为95%、96%,小米上一代为97%,这次定制电荷泵转化效率进一步提升至98.5%以上,充电效率更高损耗更低,从源头降低了充电过程中的能量损失。
  其次,更高效率的定制电荷泵还能降低充电过程中产生的发热,更低的充电温度进一步延长了大功率充电的持续时间,提升充电速度。
  不仅如此,小米10至尊纪念版还采用了双路并联充电,将大电流分解为双路小电流充电,降低充电通路的阻抗,减少充电通路的热损耗,不仅提升整体的转化效率,充电的稳定性也大幅度提升。
  值得注意的是,小米10至尊纪念版对电池方案、充电策略、元器件选择、充电线圈甚至无线座充都进行了全面优化。
  小米10至尊纪念版采用了全新的蝶式双串电池,电池内部串联两个2250mAh电芯,等效4500mAh。
  蝶式双电芯串联的结构设计,可以在充电电流不变的情况下,使充电功率提升一倍。
  全新设计的蝶式封装方式,也比传统并排式的双串电池拥有更小的保护电路,在体积相同的情况下,获得更大的电池容量。
  电池正极添加了全新的高导电材料——石墨烯基,导电性能是传统的炭黑材料的1000倍,进一步提升电池的充电效率。
  电池同主板之间采用更厚更低阻抗的双FPC连接,不仅能够分散热源,而且更厚更低阻抗的定制FPC也有效减少了充电中的能量损耗,减少发热的同时提升充电效率。
  而保护电路的背面还添加了相变储热材料,有效缓解充电过程中的电池温升,延长大功率充电的持续时间。
  此外,小米10至尊纪念版首次采用多级递变电流调控技术,配合电芯电压检测,可实现实时充电功率调控,从原来的“多级换挡”升级为近似“无级变速”,通过更精细化充电策略,配合Mi-FC快充技术,让整体的速度进一步提升。

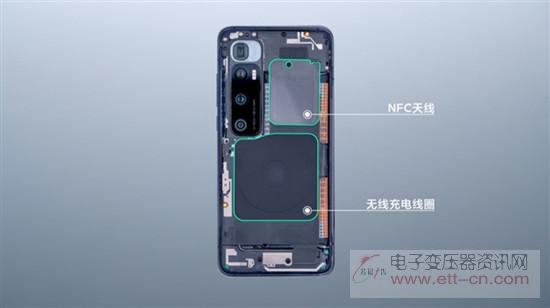

  最后,小米10至尊纪念版充电线圈采用5层纳米晶和多股绕线技术。
  它不仅让无线充电的磁场更加密集聚集于接收端线圈周围,还能够避免避免趋肤效应的产生,有效降低了无线充电过程中线圈部分的能量损耗,大幅提升了线圈的能量传输效率。
  配合定制无线充电接收芯片,无线充电过程中电磁转化效率更高,提升手机端无线充电接收能力。
  得益于4:2高效充电架构和众多细节优化,小米10至尊纪念版的50瓦无线充电速度远超目前市面上其他支持无线充电的手机,甚至优于更高功率的概念机,让无线充电速度超越了同功率的有线充电。
