电源内部“一目了然”
[发布时间]:2022年9月22日 [来源]:电源研发精英圈 [点击率]:10637
【导读】: 电源不像处理器,可以看规格知性能;电源也不像显卡,由一颗关键的GPU来决定档次。  一款好的电源除了满足功率需求以外,还必须考量稳定、节能、静音、安全等多方面的因素。  在没有专业设备进行检测的情...

  电源不像处理器,可以看规格知性能;电源也不像显卡,由一颗关键的GPU来决定档次。

  一款好的电源除了满足功率需求以外,还必须考量稳定、节能、静音、安全等多方面的因素。
  在没有专业设备进行检测的情况下,我们只有了解一些电源的基本原理和元器件知识,才能做到对电源“一目了然”。

抓住关键,不再眼晕

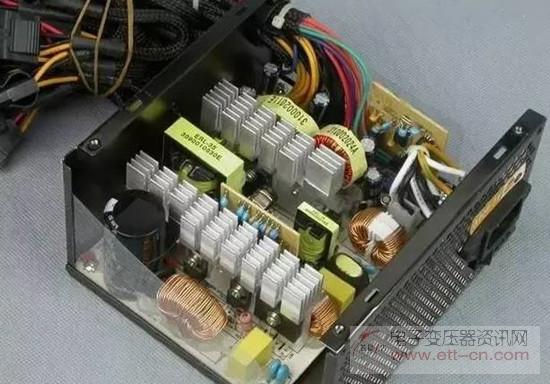

  从外面看起来,电源的个头也就比一块“板砖”大一点,但它“肚子”里装的东西可着实不少。
  拆开外壳,我们能看到数以百计的、各式各样的电子元器件和复杂交错的线缆,不免让人眼晕。俗话说“擒贼先擒王”,在观察电源时,我们也应该着重留意以下几个部分。

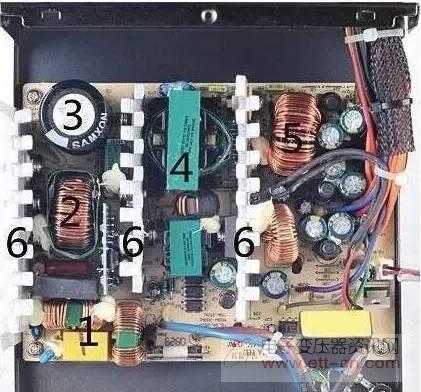

  某电源的内部结构图,序号1~6分别标识出了大家应该着重观察的部分。
  ①、一、二级EMI滤波电路。这部分的作用是将外部电网进入的市电进行过滤,得到比较纯净的交流电供后续使用。
  ②、PFC电路。它的作用是在交流电转换成直流电的过程中减少谐波,降低对室内电网和市电电网的干扰,减少市电损耗。
  ③、高压滤波电容。它的作用是净化高压直流电,为后续的高低压转换提供相对“纯净”的电流。
  ④、电源拓扑。拓扑就是指电源的整体结构,它直接影响到电源的转换效率。
  ⑤、低压滤波电路的电感线圈。其作用是稳定输出端的电压和电流,与电脑硬件系统的稳定使用有直接的关系。
  ⑥、散热片。在变压器和开关电路进行电压转换时,会产生大量的热量,因此需要散热片迅速转移热量。

  1、一二级EMI滤波电路
  国家3C认证强制要求上市的电源必须通过EMI防电磁辐射认证,因此合格的电源都应该具有EMI滤波电路。

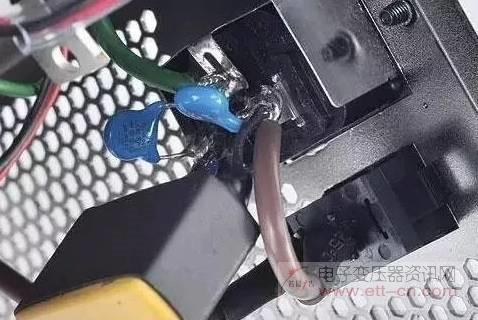

  一级EMI滤波电路位于电源接口处,做工更好的电路还具有独立PCB板和电感线圈。

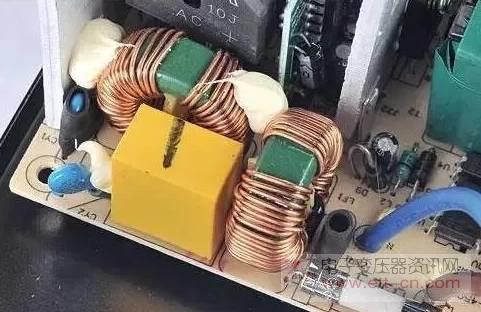

  二级EMI滤波电路通常在电源的主PCB板上,由电感线圈和电容等元器件组成。

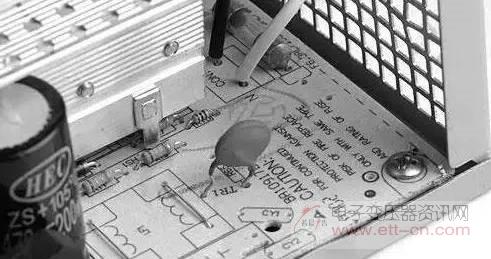

  某劣质电源上的二级EMI滤波电路唱了“空城计”,不过低端电源往往只有一级EMI滤波电路,稍好一点的电源都应该具有完整的一、二级EMI滤波电路。

  2、PFC电路
  PFC电路分为被动式和主动式两种,现在大部分电源都是采用的主动式PFC。

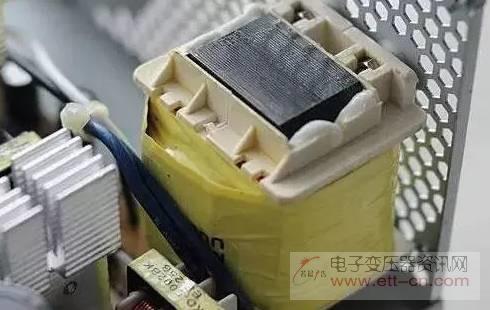

  被动式PFC均采用这种“大个头”的电感。

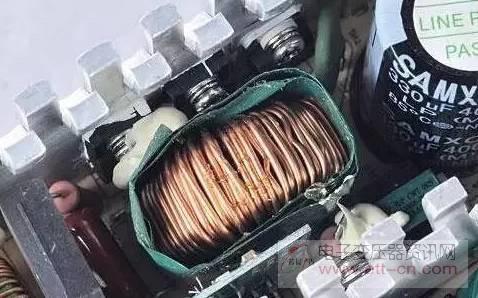

  主动式PFC的电感线圈往往位于高压滤波电容的前方,被动式PFC的功率因数普遍在0.7左右,主动式PFC的功率因数则高达0.9以上,明显优于被动式PFC。两者的分辨也相当容易。
