3、高压滤波电容
　　哪些是高压滤波电容?很简单，电源里面最高、最大的电容即是(1～2颗)。比较电容时，原则上只能与同类型的电源相比，因为在相同功率下，被动式PFC电源所需的电容容量比主动式要大。在同级比较时，我们可以看到高压滤波电容的容量、耐压值和耐温值，理论上这三项数值越大越好。

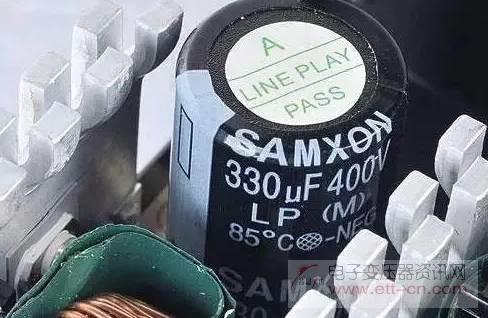

　　电源采用主动式PFC，因此使用容量为330μF的高压滤波电容就能满足需求。该电容的耐压值为400V，耐温值为85℃。

　　4、电源拓扑
　　简单说来，在前几年电源的拓扑可分为半桥式和正激式两种，现在基本以正激式为主。半桥式是传统的电源结构，通常转换效率不高;而正激式结构转换效率容易做到80%以上。

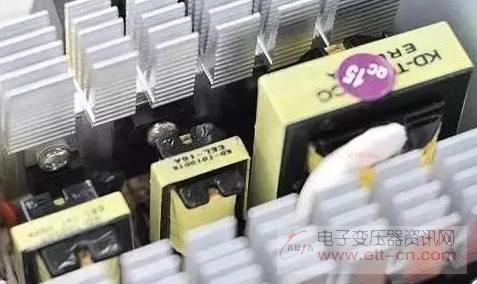

传统的半桥式拓扑

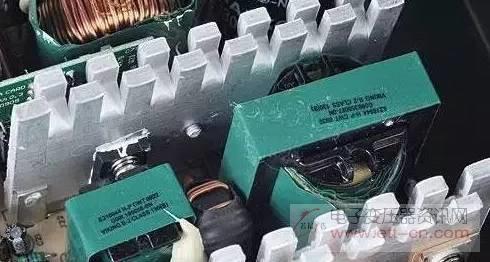

　　正激式拓扑有助于提高转换效率，在进行分辨时，我们不妨采用排除法：在半桥式电源的中央，必定有三个变压器，并且一大两小，排成一条直线;如果你的电源不是这种结构，那么恭喜你，这多半是正激式电源。

　　5、低压滤波电路的电感线圈
　　在低压滤波电路部分，我们主要看电感线圈的大小、匝数和颜色。自然是线圈越大、匝数越多越好;至于颜色，理论上从优到劣分别为灰色、黑色、浅绿色和黄色，电感越好损耗越小。

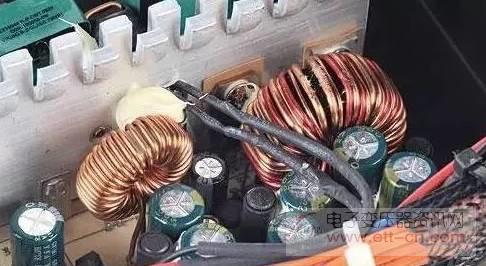

低压滤波电路部分主要看电感线圈

　　6、散热片
　　散热片的作用不需多说，发热量较大的开关管和肖特基管都常常安装在散热片上。

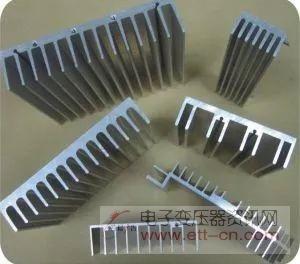

　　目前市售电源普遍采用铝质散热片，通常越厚越好;同时为了在有限的空间内扩大散热面积，大部分散热片都开有鳍片，理论上鳍片越多越好。
