车载应用

　　对于电动汽车而言，无线充电依然处在早期阶段，大多数车载无线充电方案依然处于试验状态，但用于车载控制台的无线充电方案已经涌现出来，Freescale WCT-5WTXAUTO无线充电参考设计就是其中一例。该方案基于高度集成的Freescale WCT100xA无线充电发射端5W线圈控制器拓扑，是一款符合Qi标准的多线圈参考设计，传输效率大于65%，并且考虑了在车载环境中实现无线充电器所需要面对的独特挑战，例如输入电压波动的问题，因为标称12VDC的车载电池在不同运行工况下提供的电压会在6V – 14V之间大幅变化。

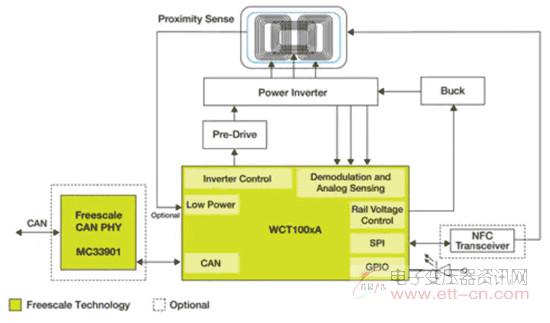

图3：Freescale面向车载应用的多线圈无线充电参考设计框图。

　　该项设计还减少了谐波信号发射，以减轻对车载系统的干扰，并且满足汽车行业的EMC标准；支持异物检测，线圈之间有杂物阻挡时会发出警报；此外，控制台上的充电设备亦可自由摆放。

　　智能手机、平板电脑以及其他应用

　　近年推出的不少更「常规」的移动设备，包括智能手机、平板电脑等，也搭载了无线充电功能。 比较新型的无线充电接收端有Panasonic AN32258A-PR和IDT的IDTP9025A。这两款产品都符合Qi标准，都可以为移动应用提供高度紧凑的方案；IDTP9025A集成了高效的同步全桥整流器，而AN3225A-PR则为外部的全桥同步整流器提供了控制功能。两款产品都带有异物检测功能，都可以提供用于电源电路或电池充电的5V稳压输出。

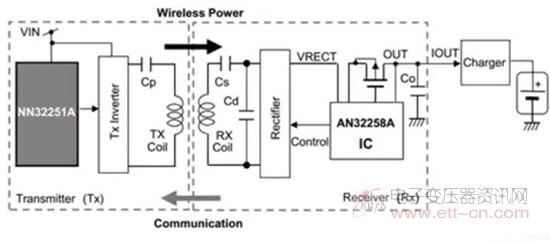

图4：符合Qi标准的无线电源系统，采用Panasonic AN32258A和NN32251A。

　　对于多用途无线充电板而言，Freescale WCT100xA无线充电发射端控制器依然是不错的选择。WCT-5W1COILTX是适用于5W单线圈Qi应用的通用无线充电器参考设计，它就是采用WCT100xA来管理和执行所有发射端控制功能，传输效率大于75%。 如果需要采用兼容WPC标准的无线充电发射端线圈，不妨关注一下Vishay Dale的IWTX-4646BE-50。这是一款24uH、6A线圈，采用高导磁率屏蔽设计，有助于将磁场引导至耦合区，尽可能提高效率并避免干扰问题，并且其组成材料包含高饱和铁粉，因而该线圈不受任何可能在方案中使用的固定磁场影响。

　　文章来源：贸泽电子

　　作者简介：Landa来自德克萨斯州达拉斯。她拥有电子工程学士学位，在电子行业拥有18年工作经验，从业足迹涵盖科技初创公司直至《财富》500强公司。
