参数变压器的原理及应用
[发布时间]:2011年1月20日 [来源]:电子变压器专辑 [点击率]:13258
【导读】: 高季荪 魏炜 李伟 编译 概论 下面是参数变压器(PARA FORMER)的基本原理和应用情况的简单说明。这是一种无源功率变换器。这种器件为了达到参数传输电能采用了一种参数振...

高季荪   魏炜   李伟  编译

    概论

    下面是参数变压器(PARA FORMER)的基本原理和应用情况的简单说明。这是一种无源功率变换器。这种器件为了达到参数传输电能采用了一种参数振荡器。这种传输机理明显不同于一般的“互感型”或“磁通耦合型”电能传输机理。参数变压器具有若干异乎寻常的特性。包括(1)能稳定电网电压;(2)能双向滤波;(3)只能单向工作;(4)输出电压锁相;(5);具有本能的过载保护能力。上述所说的器件已在工业领域获得了广泛的应用。

    一、参数功率变换器

    参看电动力学方程I#,这里传输电能可通过两种途径来达到:(1)通过磁通耦合;(2)通过参数耦合;

1#

    现在的无源器件:如变压器和铁磁谐振变压器,几乎无例外地依照方程1#中的磁通耦合项来工作。但是,下面介绍的参数变压器(PARA FORMER),它却是依照方程1#中的参数耦合项来工作。(因此,与该器件有关的磁通耦合或互感,实质上等于零。)从这种能量传输概念看来,参数变压器展示出在现有磁通耦合器件中不可能得到的独特工作特性。

    二、参数变压器(PARA FORMER

    当把参数变压器变成可能做到的器件时,关于参数功率传输的概念就很容易理解了。

    最老式的无源功率变换器件就是普通的变压器。(图1):这得回溯至1800年前,它是把两个线圈绕在一个叠片铁芯上。这铁芯为相关的磁场提供一种低磁阻回路,在合成的高效电功率传输下,在两个线圈之间发生着强烈的“磁通耦合”。

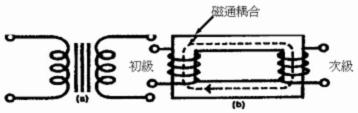

图1:普通变压器 a.电磁耦合原理图 b.结构图

    Dr.sola发明了一种无源功率变换器件——铁磁谐振变压器(Ferroresonant Transformer-FRT)(图2)

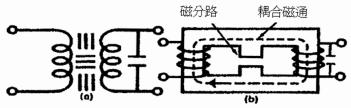

图2:铁磁谐振变压器; a.电磁原理图 b.结构图

    这种器件把两个元件(在普通的变压器中不用)结合起来。(1)分路磁心;(2)谐振输出电路。这种器件提供了一种重要的工作特性,这在普通变压器是不能得到的。即:在输入电压变化时,输出电压相对稳定。但是,要注意:电能传输的基本机理,仍然和普通变压器是一样的----“磁通耦合”。
