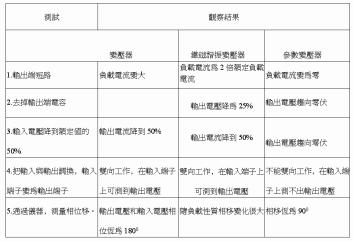

表II

    测试1#。如果振荡器负载过重。它就会停止振荡。

    测试2#。输出端没有电容器。振荡电路根本不存在。

    测试3#。如果振荡器接收的功率不足以维持振荡器本身的损耗。和满足负载功率要求。它就会不振荡。

    测试4#。和测试2#的状态一样。

    测试5#。参看第1V部份。

    三、参数变压器的特性

    下面的几部分归纳了参数变压器的某些重要工作特性。除非另有说明，这里的数据和图片，都是该器件按下列条件工作的。

    正常的输入电压115VAC

    正常的输出电压115VAC

    输入波形正弦波

    示波器的垂直比例尺100V/cm

    1.波形：从参数变压器本质上是个功率振荡器这个事实出发；

    人们就有把握预知它的输出波形是正弦波。图5中，上面的扫迹线表明在轻载状态下，参数变压器的输出波形，它确证了上述的预见。图5下面的扫迹线表明铁磁谐振变压器在相同的输入电压和负载状态下的波形。

    当参数变压器的负载加重时，因功率振荡器的有效功率因数减低，输出波形的失真变得明显了。（图6）但是，有趣的是，注意图11和图20，即使输入电压为方波，输出波形还是正弦波。

图5：上面的为参数变压器输出波形；下面的为铁磁谐振变压器的输出波形。

    2.单向工作：

    如同表II测试4#所表明的，参数变压器本质上不能双向工作。 -----把电压加到输出端，在输入端不能得到需要的电压。但是，该器件可以做成双向工作。

    在它的初级输入侧加入交流电容器变成谐振电路。谐振电路的含义就是它能提供环流（I），这样，方程1#中的项，就不会因为缺少这种电流而变为零。

    3.双向滤波：

    参数变压器最为独特的一个特性就是它具有滤波能力。图6下面的扫迹线表明加在参数变压器输入端的噪声电压，这是60HZ/115VAC的正弦波，在它上面叠加着高频噪声电压。（该噪声信号的幅值是150VP-P。其频率为几个KHZ。注意：在输出端上，这种噪声就不明显了（图6上面的扫迹线）
