典型应用电路

    TPS61200的典型应用电路如图2所示，TPS61201、TPS61202的应用电路如图3所示。

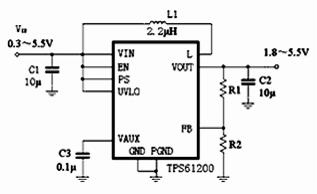

图2 TPS61200典型应用电路

图3 TPS61201、TPS61202的应用电路

    图2是一种输出电压可设定的电路。输出电压VOUT与外接电阻分压器R1、R2有关，如下式所示：

VOUT=VFB（R1/R2＋1）   （1）

    式中，VFB=500mV，R1可设为1mΩ，则可求出R2值。例如，要求VOUT=3.3V，代入上式可求出R2=178.57kΩ，可取标准电阻值180 kΩ。

    在图2中，EN端、PS端、UVLO端接VIN，这表示电源不采用EN端加低电平来关闭电源；PS端高电平表示在重负载条件下工作（此时振荡器按固定频率工作）；UVLO接VIN，表示在VIN＜250 mV时，使电源关闭，VOUT=0V，并锁存；只有当VIN＞350mV时电源才恢复工作。

    在图2中，VAUX接0.1μF接地，是为了稳定地工作（工厂建议C3用等效串联电阻小的多层淘洗电容器，容量为0.1μF）。此电容器在启动时向C3充电到一定值后，开关管才导通，它对开关管起缓冲作用。若输出电压VOUT＜2.5V时。C3值可采用1μF。

    C1是输入电容，其值最小是4.7μF，这里用10μF多层陶瓷电容器。C2是输出电容，工厂建议采用下式选择C2值：

C2=5L（μF/μH）       （2）

    若L=2.2μH，则C2可取10μF。C2也采用多层陶瓷电容。采用更大容量的C2可减小输出纹波电压、减小瞬态负载变化引起的输出电压跌落。

    图2中电感器L1值可用以下式来估算：

Lmin=VIN×0.5μs/A    （3）

    一般L1在1.5～4.7μH之间取值，在整个输入电压与输出电压范围内有较好的性能。

    图3是固定输出电压的应用电路。图中仅画出FB与VOUT连接在一起，其他部分与图2相中（在图3中未画出）。

    如果输入电压的低压锁存电压阈值要设定，则设定的低压锁存阈值电压VINmin与外接电阻分压器R3、R4有关，如下式（电路如图4所示）：
