山特电子（深圳）有限公司全亚斌（著）

摘要

　　本文从UPS电源系统的可用性概念出发，对UPS内部的设计，UPS系统的配置以及相关配电结构进行分析，给出了UPS系统提升可用性的方法。

前言

　　UPS电源是工业领域用来对负载进行断电保护的关键设备。对于断电保护，针对不同的负载应用，又有两种类型。一种是普通的电脑类设备，当断电发生时，UPS电源需要为负载提供几分钟到十几分钟的后备供电时间。在这段后备时间之内，负载设备会进行数据存储等动作以防数据丢失，之后负载就会关机。在UPS达到后备时间之后负载仍然会断电，但这不会导致经济损失。另外一种是在数据中心，以及工业应用之类的场合，对UPS的要求就是真正的不断电，UPS系统必须提供整年每天24小时的连续供电。本文对可靠性与可用性的讨论就是针对这种情况。

　　电源系统的可靠性通常可以使用MTBF（平均故障间隔时间，或者平均无故障工作时间，以小时表示）来表示，此外还有一个更加容易理解的指标AFR（年失效率）。AFR和MTBF成反比关系，也就是AFR=8760/MTBF。因此MTBF越长，则年失效率越低。

　　对于可维修的系统来说，还有一个可用性的指标，其定义是

A = MTBF / (MTBF + MTTR)

　　其中A是一个百分比指标，MTTR值得是平均故障修复时间。如果系统出现故障时可以非常快速的恢复，那么系统的可用性指标就比较高。对于电网这类对象来说，使用可用性指标可以更加直观的衡量其可靠程度。而对于在关键场合经常使用并联冗余配置来说，可用性指标比可靠性指标更具有现实意义。

　　可靠性/可用性指标都是统计意义上的概念，一个电源系统的可靠性/可用性与构成系统的各个模块的可靠性/可用性之间也存在统计意义上的关联。

　　假设电源系统中存在两个电源模块，而这两个模块是并联工作的，其中一个和另外一个是互相独立的，见下面图中所示

        那么考察这两个模块组合起来的系统的可用性Asys与每个模块各自的可用性A1与A2的关系就有

Asys = 1 – (1 – AFR1)×(1 – AFR2)

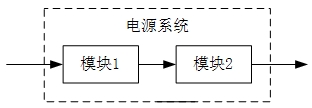

　　另外一种可能是系统中这两个模块是串联的，见下面图中所示

　　那么这两个模块组合起来的系统的可用性Asys与每个模块各自的可靠性A1，A2的关系就有

Asys = A1×A2

　　由于可用性肯定是处于0～1之间的数值，因此两个并联模块的总体可用性要高于各自的可用性，而两个串联模块的可用性要低于各自的可用性。

UPS电源的可靠性

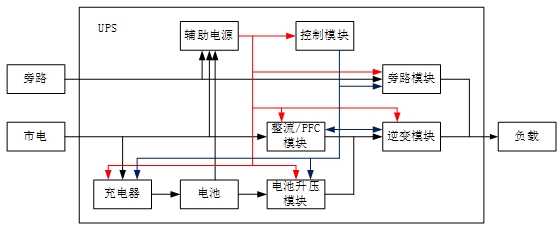

　　从单个UPS的设计来说，可以把整个产品按照模块进行划分，下面图中是一个典型的UPS系统结构图

　　从图中可以看到，UPS各个模块之间的依赖关系比较复杂，但是还是可以分出串并联的关系如下

　　辅助电源与所有其他模块都是串联的，因此辅助电源的可用性直接限制了系统能够达到的最高可用性等级；

　　控制模块与除辅助电源之外的其他模块也都是串联的，因此控制模块的可用性也会直接影响到系统总体可用性设计；

　　对于负载端来说，能够直接相连的只有旁路模块与逆变模块，而这两个模块是并联的；

　　PFC/整流模块与电池升压模块是并联的，之后再与逆变模块串联；
