而作为对比，一个相应的交流应用结构见下图。

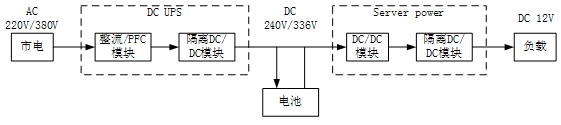

　　可以看出，理想的直流UPS系统由于把交流系统中UPS的逆变环节与服务器电源中的PFC环节使用一个隔离型DC/DC环节来取代，从而可以改善效率。不过在直流UPS系统里面由于电池电压的变动范围是比较大的，为了取得更优化的效率曲线，在后级的服务器电源中也有可能使用两级结构。也就是通过一个简单的转换，减小服务器电源隔离DC/DC转换级的输入范围，以得到更好的节能效果。此时的结构见下图

　　在这种直流UPS体系里面，不存在交流UPS中的旁路回路了，只存在一个市电到电池回路，这个回路也兼有充电器的作用。因此从单个UPS的可用靠性角度考虑，直流UPS可靠性链路只有两条，其中一条是两级变换加上辅助电源与控制板，另外一条是电池，见下图所示

　　与交流UPS相比，直流UPS供电少了交流UPS的旁路回路，少了一个提升可用性的回路。但是电池是直接给负载供电的，可用性要高于交流UPS。因此在可用性的方面直流供电系统有得有失。但是另一个方面直流系统比交流UPS更容易进行并联，从而可以利用增加并联台数的方式增加可用性。

配电系统的可用性

　　对于一般的UPS系统应用来说，存在两种常见的配置方式，一种是双机热备份，见下图所示

        在正常情况下由UPS1供电，如果UPS1的逆变/整流部分损坏，则仍然有UPS2可以供电。第二种配置方式是双机并联冗余，见下图所示

　　这种配置方式下两台UPS是完全并联工作的。基于前面可用性的原理，第二种配置方式比第一种会有更高的可用性。

　　这里就反映了可用性与可靠性的一个明显不同。对于两台并联冗余配置的UPS，由于器件多了一倍，那么出现故障的概率也会增高，因此从统计意义上来讲整个系统的MTBF会下降。但是由于其中一台出现故障之后仍然有一台在工作，只要出故障的UPS能够很快修复，负载就仍然处在有效的保护之中，可用性是提升的。从负载的角度衡量，评估系统的可用性比可靠性更加有意义。

　　在可用性的定义中，电源系统恢复的时间越短，则可用性也会越好。因此把电源系统设计为模块化易更换的结构，可以大大减小维护时间，从而使得可用性显著改善。

　　对于机房应用的场合，双总线的概念应用十分广泛。对于关键的服务器负载，一般都提供两组电源输入。相应的，在配电部分就也可以对应采用两组独立的电源总线。结合UPS本身就支持双总线输入，实际上可以构造出很多种组合形式。对不同方式进行比较后，比较推荐的一种典型的结构见下图所示

　　这里把两组独立市电都供给两套UPS系统，然后每一套UPS系统作为一条总线来使用，可以充分发挥市电双总线，UPS内部双总线以及负载双总线高可用性的优势。
