未来UPS技术趋势:无变压器技术解析
[发布时间]:2012年9月26日 [来源]:电子发烧友 [点击率]:11353
【导读】: 功率电子设备的技术进步与功率器件的性能提高、新器件的不断出现有着密切的关系。50年来,随着功率半导体器件的进步,UPS设备经历了由多输出工频变压器到单个输出工频变压器的演变过程,而性能更好的大功率...

功率电子设备的技术进步与功率器件的性能提高、新器件的不断出现有着密切的关系。50年来,随着功率半导体器件的进步,UPS设备经历了由多输出工频变压器到单个输出工频变压器的演变过程,而性能更好的大功率IGBT器件和更先进的控制技术的出现,为UPS设备从根本去掉输出隔离变压器创造了物质条件,使其在高频化、小型化、节能化和绿色环保化方面取得了长足的进展,这就是人们所说的“高频机”。这种机型集中体现了UPS电路技术的进步,代表着UPS技术的发展方向。与传统的带输出变压器的UPS相比,它在进一步缩小体积、减轻重量、改善性能、提高效率、降低成本等方面,都取得了明显的改善和进步。

一、 UPS电路的演变史反映了UPS电路技术的发展历程

最初的UPS输出逆变器都是带有输出变压器的。应该说,采用输出变压器是UPS逆变器输出电路形式所决定的,而变压器的存在却是弊大于利。逆变器电路技术演变过程的一个显著的表现形式是:是否必须用变压器,如何配置变压器,是否可能去掉变压器。

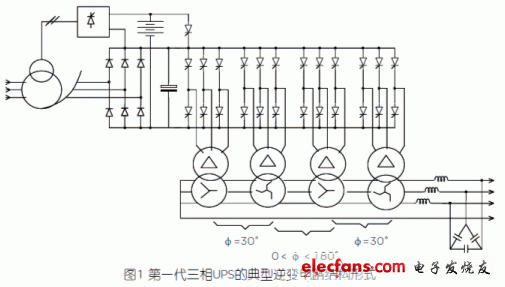

图1是20世纪70年代生产的第一代三相UPS的典型电路结构形式。

图1所示的UPS包括一个由降压式自耦变压器绕组供电的二极管全波整流器和一个与整流器相并联的、由自耦变压器的辅助二次侧绕组供电的可控硅电池充电器。当电网停电时静态开关可将电池组连接到直流母线上供电。

逆变器由4个三相逆变器以全波方式运行(按照基波频率进行换向),每一个三相逆变器都与变压器的一次侧绕组相连接(三角形连接),再把这些二次侧绕组开放式变压器(Open Phase Transformers) 的二次侧以一定方式进行连接,以获得合成的输出电压。这4个变压器被分为两组,每一组都包含一个星形和一个Z形(曲折星形)的二次侧绕组,这两个二次侧绕组之间具有30°相位差。这一特殊的连接可消除n = 6k±1(k为奇数)次的电压谐波,这等效于12脉冲整流器中的两个移相式绕组在变压器一次侧中可抵消5、7次谐波。对于在变压器一次侧绕组中每相可能出现的3次和3n次电流谐波,由一次侧绕组的三角形接线方式来抵消。因此,输出端首先需要滤除的谐波为第11次谐波。输出电压的调整是通过移动两组变压器之间的相位

(0 《 φ 《180°)来完成的。由于首先需要滤除的是第11次谐波,所以输出滤波器的尺寸较小,这使得逆变器对负载变化的动态响应特性加快。

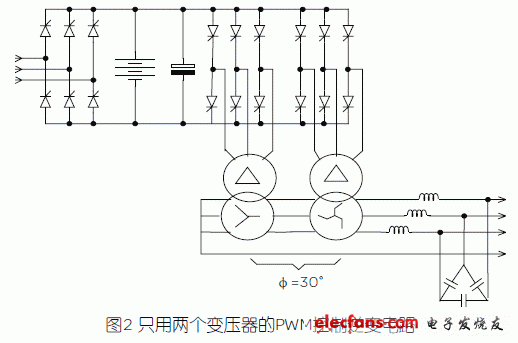

以可控硅(晶闸管)为基本功率器件的电路存在着换相安全和功率损耗的问题,为减少电路的能量损失和改善控制功能,下一代系统开始使用一种新的脉冲电路,每个晶闸管都有其相应的灭弧电路。整个设备仅需两个变压器,如图2所示。为消除 n = 6k±1(k为奇数)次的谐波,只需要一组相位相差30°的逆变器,而这30°的相移是预先设置好的,并在每台变压器一次侧以“脉冲宽度调节”的方式(PWM)来实现对电压的调整。为达到预期的输出电压,可以将上述换向电路应用于每周期6次固定换向的基本脉宽调制电路(PWM)。

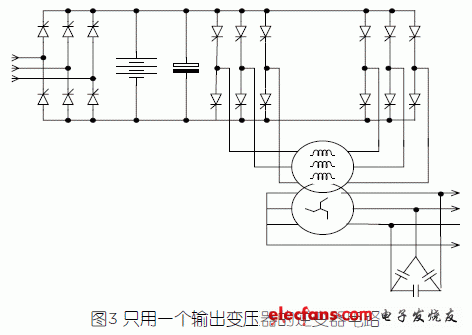

变压器的数量从4个减少到2个,但为了能进一步减少变压器的数量,就不得不提高逆变电路的性能,以便通过优化PWM就能达到目的,而无需再使用两组变压器的耦合方式。以前使用两组移相30°的变压器是为了减小低次谐波(5、7次),因为他们的幅值较大,要滤除他们比较困难。只用一个变压器的UPS如图3所示。电路中,变压器的二次侧绕组为曲折星形连接,每个逆变器以基波的7倍频率来斩波直流电压。这种斩波方式称为固定频率斩波,在设计时以尽可能减小输出电压的失真度以及减小滤波器的尺寸为目标。输出电压的调整是通过移动两组逆变器桥之间的相位进行的。

自20世纪80年代起,UPS逆变器开始只含有一个变压器。同时,随着功率半导体器件的革新,双极型功率晶体管以及电子控制级的IGBT等功率半导体器件的出现,逆变电路中的可控硅器件被取代(见图4和图5),但UPS带输出变压器的这种情况仍在继续且一直持续到二十一世纪伊始,其间虽然在1995年出现了无变压器的逆变器结构,然而此类产品仅适用于功率小于等于30 kVA的UPS。造成这一情形的主要原因是功率半导体器件换向时的损耗较大,而较高的耐压要求又使得人们很难在不用变压器的条件下成功地制作出大容量的逆变器。
