0 引言

随着我国经济的发展和各种新型电力设备的应用，电网负荷急剧增大，感性无功也不断增加。尤其是冲击负荷、非线性负荷容量的持续增长，加上普遍应用的电力电子和微电子技术，使得电网发生电压波形畸变，电压波动闪变和三相不平衡等，造成电能质量降低，网络损耗增加等不良影响。在输电系统安装并联动态无功补偿装置，是提高输电系统传输能力，提高电力系统暂态稳定性，改善系统动态性能，阻尼电力系统振荡的有效手段。

为了提高现代电力系统的动态稳定极限和提供更好的潮流控制，人们引入了柔性交流输电(FACTS)技术。随着FACTS技术的广泛应用和发展，孕育了许多基于FACTS的产品，基于晶闸管控制电抗器(TCR)的静止无功补偿器(StaticVarCompensator)就是实际应用最广泛的一种。SVC的重要作用是实现平稳的电压控制、无功功率补偿、改善电网电压不平衡度、抑制电压闪变等。

SVC电压调节器的主要作用是处理测量到的系统变量，产生一个与补偿所需无功功率成正比的输出信号。电压调节器可根据SVC的具体应用，采用不同的控制变量和传递函数来实现。现今用于实际输电系统无功补偿的SVC装置电压控制器大多采用的是线性PID控制器，但其只能对测量的电压与参考值电压的差进行控制。对调节期间的电压暂态响应无能为力，改变任何参数只能改变某一性能指标，比如响应时间、超调量等。

本文提出一种采用闭环PI调节与其他加权控制策略的电压调节器综合控制策略，通过将三部分不同的传递函数组合起来，一部分为闭环PI调节，另外两部分传递函数类似于超前滞后调节策略。最后通过仿真和实验研究算法有效性。

1 SVC电压调节器工作原理设计

SVC电压调节器的主要作用是处理测量到的系统变量，产生一个与补偿所需无功功率成正比的输出信号。电压调节器可根据SVC的具体应用，采用不同的控制变量和传递函数来实现。

电压调节器的PI型调节器的传递函数如下：


式中：KV为电压凋节器的稳态增益；TV为电压调节器的积分时间常数。KV和TV具体数据在对整个系统进行仿真优化后确定。

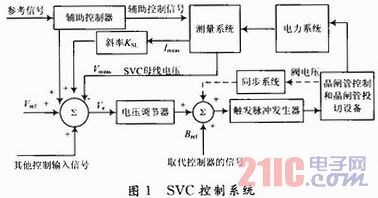

电压调节器的作用过程可描述为：将测量所得到的控制变量与参考信号Vref相比较，然后将误差信号输入到控制器的传递函数，控制器输出一个标幺值电纳Bref相比较，这个信号的大小应可以使控制误差减小，并达到稳态误差为零，然后电纳信号Bref被传送到触发脉冲发生电路。SVC电压调节器与SVC控制系统的原理图如图1所示。

2 电压调节器综合控制策略

一般在工程中控制器设计以闭环负反馈控制为主，控制法主要是比例积分型，本文采用文献提出的闭环PI调节与其他加权控制策略的电压调节器综合控制策略，设计SVC的电压控制器。

当母线电压与电压参考值存在差值，调节器传递函数由三部分按不同的比例系数加权组成：

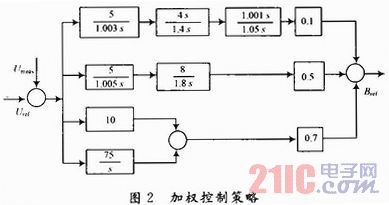

第一部分传递函数为·0.1；第二部分为传递函数为；第三部分为PI算法传递函数为10+75／s，三部分加权系数分别为0．1，0．5，0．7。这种加权控制策略如图2所示。

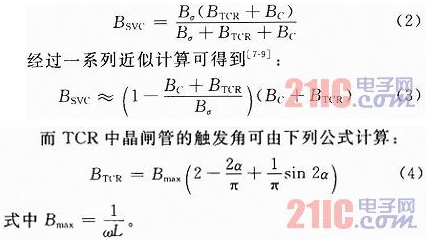

图中，Bref是BTCR的参考等效电纳值。由BTCR得到BSVC的计算结果为：

3 SVC主电路软件仿真结果

本文以Matlab Version 7．0为平台，在Simulink仿真环境下，以SimPowerSystems电力系统模块库为工具，对三相TCR电路及TCR与滤波器构成的SVC电路进行仿真分析。其中电压调节采用上述PI与其他传递函数加权控制策略。触发模块的核心是同步六脉冲发生器(Synchroniz ed 6-Pulse Generator)。通过Vab，Vbc和Vca三个电压测量模块对电源的线电压进行实时测量，并将测量结果送入同步六脉冲发生器中，然后同步六脉冲发生器就可根据线电压和指定的触发角生成与电压过零时刻有固定相位差的六脉冲信号，并经Pulse Y模块分开，分别送往三相TCR去触发晶闸管。电源线电压有效值为100 V，频率为50 Hz，TCR电感值为1 mH，仿真算法采用Ode23tb变步长模式解法。给定触发角时要注意图中晶闸管触发角的有效作用范围为90°≤α≤180°。
