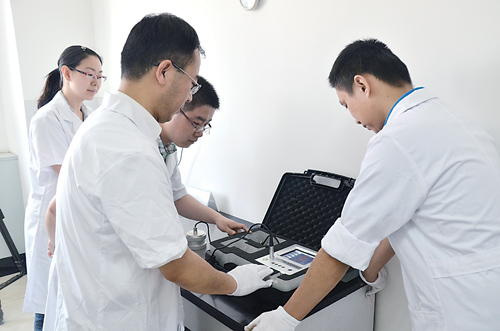

实验室检测人员用自主研制仪器测量硅钢片

天津，环渤海经济圈的交汇点，中国北方最大的综合性港口。近年来，在国家拉动内需政策的带动下，硅钢片国内需求量不断增加，天津港成为国内硅钢片进口大口岸之一，但硅钢片取向性鉴别一直是个难题。

传统方法检测受限

硅钢片一般有冷轧取向性硅钢片和无取向性硅钢片两种，由于取向性和无取向性硅钢片的价格有很大差异，国内以前一般采用经验法进行检验鉴别，看看涂层颜色、测量厚度，没有成熟的技术，没有统一的规范标准，没有科学的理论依据。个别不法企业根据单从表面不易分辨的特点瞒报、谎报、偷逃关税，给国家、使用单位造成了巨大损失。建立正规快速的硅钢片鉴别检测技术成了当务之急。

天津检验检疫局“硅钢片磁性能测量影响因素分析和鉴别技术研究”课题提出“三个首次”，即：首次提出了用厚度测量和铁损横纵向比值方法来鉴别硅钢片的晶粒取向性，利用先进的硅钢片检测技术，得到了鉴别判定标准，并根据试验结果制定了行业标准，为仲裁方法提供技术保证；首次在自动测量横纵向铁损值的基础上，利用横纵向铁损值比值自动判别硅钢片的取向性，研制出便携式硅钢片取向性鉴别仪，实现了智能化判定，便携式设计，自动判定硅钢片的取向性；首次对硅钢片进行了技术壁垒设置研究，用先进的统计技术分析了国内外的硅钢片产品及性能，制定了旨在限制日本、韩国、法国等进口硅钢片的技术性措施。

科研立项破解难题

天津局化矿与金属材料检测中心实验室是检验检疫部门内为数不多的金属检测重点实验室，曾多次获得国家认监委组织的能力验证认可。为开展硅钢片取向性快速鉴别的科技攻关，天津局派员先后走访了武汉钢铁公司、宝山钢铁公司，国家钢铁研究总院、中国计量科学研究院等硅钢片权威研究机构，并对广东、上海、深圳、山东、辽宁等进出口大口岸进行了细致的调研。在经过充分研讨基础上，向天津市政府提出了科研立项申请。

天津市政府于2008年批准了“冷轧硅钢片磁性能影响因素分析和鉴别技术研究”项目立项，并提供资金支持。天津局对获得天津市科技资助非常重视，立即成立专门科研攻关小组，广泛调研相关技术材料，收集已有的检测技术及标准，结合现有SST-1500B硅钢片测试仪，开展了硅钢片晶粒取向性鉴别技术研究，力争在此基础上研制一种简单快捷的检测仪器。

课题组根据磁性能、规格尺寸、表面涂层、力学性能等综合分析研究，制定出一种简便易行的鉴别方法。试验选取样品的牌号分别为无取向性硅钢片：M250-50A、M330-65A、50W290、50W310等，取向性硅钢片27PH100、30G130、30P105、30PH120等。试样尺寸为标准的500x500毫米试样，样品表面平整光滑，室温下依据GB/T 13789-2008进行铁损（无取向性硅钢片P1.5/50，取向性硅钢片P1.7/50）和磁感（无取向性硅钢片B50，取向性硅钢片B8/50）的测量。测量装置为SST-1500B硅钢片测试仪。通过对硅钢片铁损与磁感试验数据进行分析得出四种分析判断方法，在此基础上形成了一个行业标准。

科研成果提速通关

该鉴别仪采用伏安法原理，便携式设计，其重量不足5公斤，硬件部分包括信号源、功率放大电路、前置放大、锁定磁感峰值电路、数字电路和磁导计；软件部分使用LPC2141单片机，采用C语言与汇编语言相结合，编制控制软件，在单片机程序中采用结构化编程。研制的设备主要用于硅钢片的成品、半成品的铁损测量，通过横纵向的自动比对分析，判定硅钢片的晶粒取向性，具有高度集成化、自动判别、便携式等优点。该设备具有自主知识产权，并已经申请两项专利。

在天津市科委组织的科研项目验收中，与会专家听取了工作报告和研究报告，审阅了有关课题资料，对研制的设备进行了现场观摩，一致认为，课题组研究成果大大提高了口岸硅钢片商品的检测效率，为保证国境安全、提高通关速度、有效防止欺诈、破除技术性贸易措施作技术支撑，达到了预期的要求。课题填补了这一领域的空白，整体研究水平达到国际先进水平。

目前该设备已应用于天津口岸检测，天津局化矿与金属材料检测中心接受委托鉴别工作821批，货值4834多万美元，创造了良好的经济效益和社会效益。
