变压器直流电阻测试仪的测量方法与步骤
[发布时间]:2019年12月10日 [来源]:仪表网 [点击率]:422
【导读】: 变压器直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操...

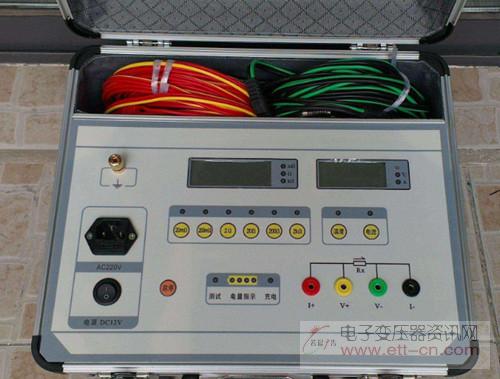

  变压器直流电阻测试仪采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。
  变压器直流电阻测试仪是测量大容量变压器直流电阻设计的新型仪器,是设计成一体的高精度稳流电源及测试部分组成,测试过程微机控制,自动完成稳流判断、数据采集、数据处理、阻值显示及打印。该仪器对于在载调压器纵向测试可一次供电完成,充分节约试验时间,并为变压器生产厂家设置有温升试验功能,对各种类型变压器可实现快速准确测量,具有操作简便、精度高、抗干扰等特点。变压器直流电阻测试仪既可单独使用,使测试电流达到20A、40A,是发供电单位、变压器制造行业及大中型用电企业保障安全生产、提高产品质量的理想测试仪器。

  变压器直流电阻测试仪的测量方法:
  测量直流电阻是变压器试验中的一个重要项目。通过测量,可以检查出设备的导电回路有无接触不良、焊接不良、线圈故障及接线错误等缺陷。在中、小型变压器的实际测量中,大多采用直流电桥法,当被试线圈的电阻值在1欧以上的一般用单臂电桥测量,1欧以下的则用双臂电桥测量。在使用双臂电桥接线时,电桥的电位桩头要靠近被测电阻,电流桩头要接在电位桩头的上面。测量前,应先估计被测线圈的电阻值,将电桥倍率选钮置于适当位置,将非被测线圈短路并接地,然后打开电源开关充电,待充足电后按下检流计开关,迅速调节测量臂,使检流计指针向检流计刻度中间的零位线方向移动,进行微调,待指针平稳停在零位上时记录电阻值,此时,被测线圈电阻值=倍率数×测量臂电阻值。测量完毕,先开放检流计按钮,再放开电源开关。

  变压器直流电阻测试仪测试步骤:
  1.接线:把被测试品通过专用电缆与本机的测试接线柱连接,连接牢固,同时把地线接好。
  2.电流选择:打开电源开关(开关上I为开,O为关)同时显示屏上会显示zui小电流值40A,这时可通过选择键对所测试品预置电流进行选择,每按一下选择键,显示屏上会滚动出现各电流值,、10A、20A、40A。测试:当选择好电流后,按下确认键,就开始测试,表头同时指示所选电流值。
  3.当按下确认键后,显示屏上显示“正在充电”,过几秒钟之后,显示“正在测试”,这时说明已充电完毕。进入测试状态,几秒后,就会显示所测阻值。测试完毕后,按“复位”键,变压器直流电阻测试仪电源将与绕组断开,同时放电,音响报警,电流表回到零位,这时显示屏回到初始状态,放电音响结束后,可重新接线,进行下次测量或拆下测试线与电源线结束测量。
