LED通用照明应用通常包括大功率、中等功率和低功率三类，分别采用不同的LED驱动方案为相应功率的应用提供电源。安森美半导体提供各种针对通用照明的AC-DC LED驱动器方案，既有用于低功率的AC-DC LED驱动器，也有适合大功率的AC-DC LED驱动器，可满足更高能效、控制架构简单的要求。
常见的LED照明AC-DC驱动方案
大功率应用为40至300 W，主要是户外及基础设施应用，包括区域照明(街灯、停车场灯、荧光灯替代、公园及休闲场所灯等)、隧道灯、高顶灯、建筑物；中等功率应用为8至60 W的商业及建筑物应用，如户外建筑、冷柜/冰箱灯、洗墙灯、嵌灯、聚光灯(PAR20/30/38)类、装饰性灯具、吊扇灯；低功率为1至12 W的住宅及商业应用，包括橱柜内照明、台灯、一体式灯泡(A型灯)、电器、重点照明。

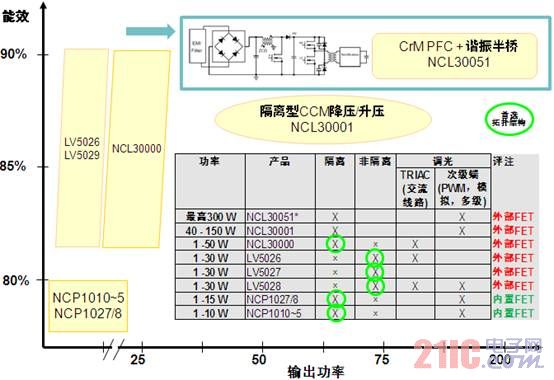

图1：安森美半导体AC-DC LED驱动器方案概览
按照输出功率划分，在1-10 W，安森美半导体提供内置FET的NCP1010~5(隔离型，能效近80％)；在1-15 W，有内置FET的NCP1027/8(隔离型，能效近80％)；1-30 W，有使用外部FET的LV5026/27/28(非隔离型，能效在85％以上)；1-50 W，可以选用使用外部FET的NCL30000(隔离型，能效85％以上)；40 W至150 W可采用使用外部FET的CCM降压/升压NCL30001(隔离型，能效在85％以上)；功率高达300 W的应用可以使用CrM PFC + 谐振半桥的NCL30051，能效可达90%以上。丰富的驱动方案为LED照明设计师提供了多种选择。
1) 低功率AC-DC LED驱动器
在一些低功率AC-DC非隔离LED照明应用中，既要求高功率因数，又要求支持调光，如模拟、数字(PWM)或三端双向可控硅开关器件(TRIAC)调光等。这些应用既可以采用安森美半导体的NCL30000功率因数校正TRIAC可调光LED驱动器，也可以采用LV5026/29系列高功率因数可调光LED驱动器。
LV5026是一款可调光高功率因数方案，兼容TRIAC调光，如图2所示。

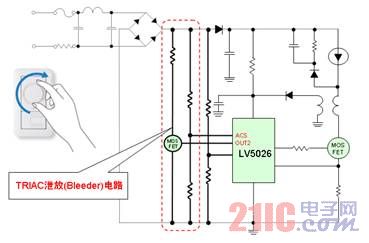

图2：LV5026兼容TRIAC调光方案
图3是采用LV5026的非隔离可调光高功率因数LED驱动器方案。该电路可驱动大功率场效应管电路、采用步进控制方式、具有频率振荡功能；其基准电压可从外部调整，兼容数字调光和模拟调光；此外还内置软启动、过电流保护电路、过热保护电路和过电压保护电路。
图3：LV5026非隔离可调光高功率因数LED驱动器方案
安森美半导体LV502x系列器件的PWM控制架构可以降低EMI。2级驱动方式可以削减电流噪声，实现优于竞争器件的低EMI效果。另外，采用非隔离拓扑结构的LED驱动器具有电路中磁性元件尺寸更小、能效更高、元件数量更少以及总物料单(BOM)成本更低的综合优势，还可以用机械设计来满足安规要求。
如果客户需要同时支持TRIAC调光、PWM调光及模拟调光，则应选择LV5026M。为了改善功率，在使用LV5026M的LED照明驱动电路时，改变一下电路构成就可以提高功率因数。有两种方法可以做到这一点。一种是减小AC电压平滑用电容器，扩大AC电流的导通角；另一种是控制功率场效应管中流过的电流与输入AC电压的比例。提高功率因数的电路配线如图3所示。不同点是，以前REF端子是施加一定的电压，现在是输入电压Vin(AC)平滑后的电压经电阻分压后施加在REF端子上。
采用LV5026M的3 W非隔离降压电路设计如图4所示。若只需要支持PWM及模拟调光，则可选择LV5029MC。

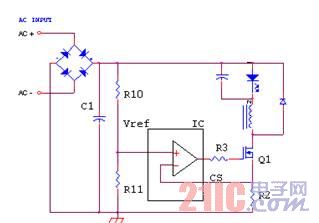

图4：改善功率因数校正的工作原理
2) 大功率AC-DC LED驱动器
