隔离电源“头号玩家”MPS推出大功率电源方案
[发布时间]:2021年12月22日 [来源]:电子产品世界 [点击率]:1422
【导读】: 2021年12月10日,MPS召开新品发布会,主题为“MPS大功率&隔离电源解决方案”,参会嘉宾为MPS DCDC产品线业务拓展经理殷亮先生。  从新兴的光伏发电到风能发电、储能、新能源汽...

  2021年12月10日,MPS召开新品发布会,主题为“MPS大功率&隔离电源解决方案”,参会嘉宾为MPS DCDC产品线业务拓展经理殷亮先生。
  从新兴的光伏发电到风能发电、储能、新能源汽车充电桩,到传统的通信电源、服务器电源等,都离不开大功率电源方案,其中由于电气隔离关系到系统和人身的安全,也成为不可或缺的一环。因此,MPS也顺势推出了一系列针对大功率应用的隔离电源产品。

  MPS 3kW功率级隔离电源整体方案
  针对3KW功率级别,MPS推出了一整套电源转换方案,其输入电压范围为85V至265Vac,输出电压为48V,包括Totem Pole PFC(图腾柱PFC)和LLC两级电路。它采用了MPS的隔离型门极驱动MP188xx、PFC/LLC控制器MPF320x0、集成电源型数字隔离器MPQ27800和隔离电流传感器MCS180x等最新产品。这些器件的协同设计,使得该方案实现了2.14W/cm3的功率密度,整体转换效率达到96%。

  隔离型门极驱动产品MP18831
  MP18831是一款隔离型半桥门极驱动器,具有高达4A的拉灌峰值电流能力。利用MPS专有的高压容性隔离技术,可以实现高达5KVRMS的耐受电压和额定值大于100KV/us的共模瞬态抗扰度(CMTI)。该门极驱动器可以驱动各类型电源开关器件,具有传播延迟短和脉宽失真小的特性,封装选择有SOIC-16 NB/WB、LGA-13等。

  集成电源型的四通道数字隔离器——MPQ27800
  它可以提供高达150Mbps的传输速率和5V/200mA的隔离供电,信号传输方向可以有多种选择,完美替换传统的光耦隔离器并提供更佳的性能。同样地,它采用高压电容隔离技术,可以实现5KVRMS的隔离耐压。

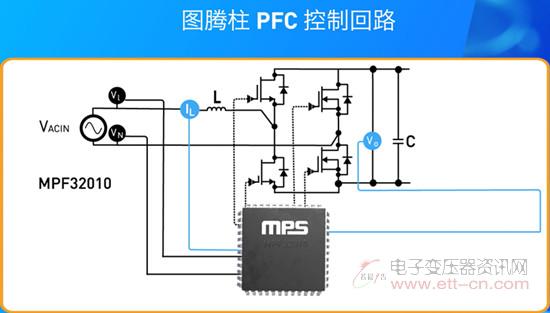

  AC/DC功率转换数字控制器MPF32010
  图腾柱拓扑使用有源开关管代替双升压拓扑中的二极管整流器。这种配置方式可以增加整体效率。而且MPF32010集成了整个控制回路,并能允许用户通过友好的图形用户界面微调图腾柱的操作,从而大大简化了图腾柱的设计。

  独立的隔离电源模块MID1W0505,MID6W2424系列
  MID1W0505A是一款半调制型、隔离式DC/DC变换器,在-40°C至+125°C工作温度范围内支持4.5V至5.5V的输入电压(VIN)以及高达1W的输出功率(POUT),且具有极好的负载和线性调整率。MID1W0505A-3支持3kVDC隔离电压,它在一个芯片中集成了功率MOSFET、变压器和反馈电路。

  通常我们会有一个误区,认为隔离电源的缺点是成本高,但是殷亮解释道:“所谓缺点的话,其实是特性,我们是需要在板上做一个高压设计,会用到多层金属的设计,但是成本的话,我们认为高压电容成本比光耦合或磁耦合会有更大的优势,因为它本身电容的占板面积会比板级/Wafer层级的线圈(微型变压器的线圈)的设计小,可以减少占板面积。”
  对于目前电源市场上大热的氮化镓,殷亮表示MPS的隔离栅极驱动器,有不同UVLO(欠压锁定)的选择,3V的选型能够满足氮化镓驱动的要求。同时MPS隔离电源的耐压在5Kv以上,传输延迟在50ns以下,不仅能够满足氮化镓高频开关的隔离要求,对于提高传输延时也没有技术瓶颈。
