针对功率输出较为大的变频器需要配备这种辅助元器件。不一样的生产商在客户操作指南上都有详细描述。

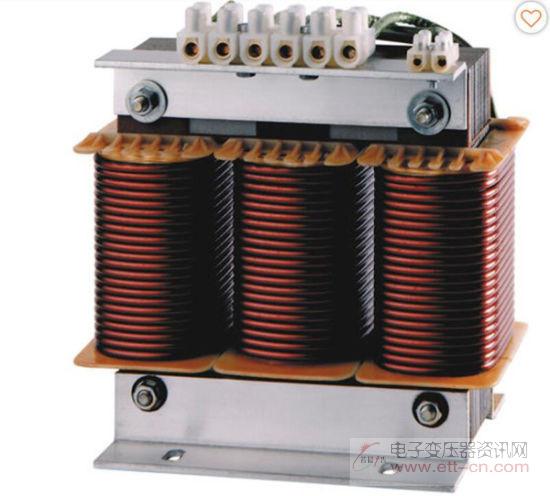

　　下边来基本了解变频器输入端安裝的“交流输入电抗器”的作用，它主要是为了更好地提升输入侧的交流侧的交流电的功率因数;合理清除输入侧的高次谐波，避免由于工作电压崎变导致其他电器设备的毁坏;清除三相交流电源相间因为不平衡而造成的输入电流不平衡。

　　一般加交流输入电抗器的同时，还需要在变频器输入侧改装“EMC输入过滤器”，它主要是最大限度地降低变频器自身对外开放的传导及辐射;

　　国产变频器大部分针对兼容电动机容积为37kw(50HP)，电源输入容积114kvA，输入电流157A，输出电流为150A之上的变频器，所有选用标准配置外接直流电抗器，依据不同功率，所配备的直流电抗器的型号规格必须兼容。

　　客户在安裝时必须把变频器的主控制回路接线端子排P和(+)间的短路铜排给予拆卸掉，随后把直流电抗器接进P和(+)间，电抗器接线端子与变频器的接线端子O(+)间沒有极性。安裝了直流电抗器后，P和(+)间的短路铜排也就不会再应用了。

　　直流电抗器它在变频器內部是串联接在整流模块和过滤电容器间的。直流电抗器的作用为提升输入侧的功率因数;提升变频器整个机械高效率和热温度性。直流电抗器能够合理有效清除输入侧高次谐波对变频器的干扰，降低变频器自身对外开放传输和辐射电磁干扰。

　　“交流电抗器”，交流电抗器都是在变频器输出侧与拖动电动机间，挨近变频器安裝的。交流电抗器的关键功效是滤波作用，抑止输入侧电路的浪涌电流，削弱电源电压不平衡对变频器造成的过流危害;一般变频器和电动机间距超出100米，提议改装输出交流电抗器。由于变频器输出侧一般带有较多的高次谐波。当电动机与变频器间距较远时，由于电线电缆中存有很大的分布电容，在其中一次谐波电流很有可能在控制回路中造成串联谐振，它会导致对电机的绝缘性能的非常大毁坏，时间一长会毁坏电机。此外因为路线较长，会造成很大的走电电流，而造成变频器频繁维护关机。
