电抗器在低压补偿电容中的优劣势
[发布时间]:2020年3月16日 [来源]:海文斯电气 [点击率]:5893
【导读】: 近些年,电力电子技术高速发展,工控自动化水准也随着日渐提升,在当代生产制造日常生活中的很多的非线性负载设备交付使用,促使现阶段的电能质量 难题日渐不容乐观,谐波污染是现阶段电力网环境急需解决的难题...

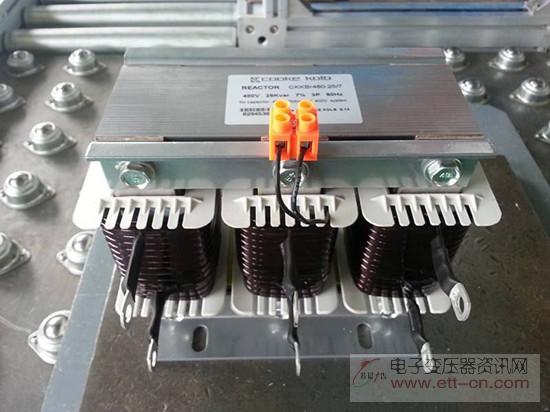

  近些年,电力电子技术高速发展,工控自动化水准也随着日渐提升,在当代生产制造日常生活中的很多的非线性负载设备交付使用,促使现阶段的电能质量 难题日渐不容乐观,谐波污染是现阶段电力网环境急需解决的难题。纵览滤波器市场,谐波治理的商品有很多,包含滤波电抗器、有源滤波器 APF、SVG这些,但如今市场比较广泛的方法就是电容串联电抗器的方式。下边就低压电容补偿中串联电抗器的好坏做简易剖析。

  低压电容器补偿回路串联电抗器的优势 :

  限定涌流

  电抗器属于阻性元器件,在具体的用电电源电路中,尽管选用晶闸管投切能够合理的实现过零投切,减少投切涌流的造成,但,为了保证电容器可以正常的开展有效的无功补偿,经常以串联电抗器来消化吸收或减少电流涌流对电容器的影响。

  滤掉一定的电网谐波

  用于整流电路中降低直流电流上纹波的幅度值;也可与电容器组成对某类频率能产生共振的电路,以清除电力电路某次谐波的工作电压或电流。比如,在一般的电抗器使用方法中,7%的滤波电抗器能够合理的滤掉5、7次以上的谐波,14 %的电抗器能够合理的滤掉3次及以上的谐波成分,保护低压电容补偿正常的开展。

  低压电容器补偿回路串联电抗器的缺陷:

  上升电容器的端电压

  要计算串联电抗器后电容器的端电压,可依据下边公式计算:

  假如串联电抗器的电抗率为K,电容器串联电抗器后,端电压为Uc =Un/(1-K)。

  当电抗率K=7%,在系统工作电压Un=400 V时,用上述公式计算可得出低压电容器两边的工作电压:

  Uc =400 /(1-7%)=430 V

  由上述数据信息可获得依据,当系统工作电压为400 V,串联7%时,电容器两端电压上升到430 ,因此,在采用电容器时,额定电压为400 V的电容器已不可以 满足用电的规定,需采用450 V或480 V的电容器。

  降低了电容器补偿容量

  我们可以引入上述的依据,倘若挑选额定电压480 V,额定容量30 Kvar的电容器开展补偿,依据上述计算,这时电容器两边的工作电压数值430 V,那么依据电容器的输出容量的计算方法:

  QC=2πfCU2

  不过,这时的电容器补偿输出容量还未达到30 Kvar,精确的计算应当是30 ×(430/480 )2=24 kvar,接下来,还必须考虑到具体电容电抗工作中,电抗器还会吸收一部分电容器的补偿容量用于本身的正常工作中,依据上述计算,具体的输出容量比理论上的少。

  所以在低压电容补偿中串联电抗器,不但会提升电容端电压,也会降低具体电容的输出容量,从而增加公司的成本费资金投入,影响经济收益。

  会产生谐振状况

  电容器是容性元器件,电抗器则是典型的感性元器件。

  低压电容器在开展无功补偿的过程中,伴随着使用时间的增加,容值会出现一定的衰减,当衰减到一定水平时,因为电容与电抗的不配对,在一定频率 的状况下,会产生谐振状况。谐振会导致电容器过电压过电流,进一步危害电容器,影响无功补偿的效果,此外,谐振也使对别的用电设备耗损加重,导致机器设备毁坏。

  增加客户成本费开支

  在同样的补偿容量要求时,串联电抗器会增加有功耗损和客户的项目投资,增加成本费,影响经济收益。

  总的来说,在低压电容补偿中串联电抗器虽然有缺陷,但是为了更好的保护无功补偿中的各类元器件和确保无功补偿的正常开展,串联电抗器仍是现阶段比较常见的方法。
