近日从供应链获悉，国产氮化镓快充研发取得重大突破，三大核心芯片实现自主可控，性能达到国际先进水准。
一、氮化镓快充市场规模
氮化镓（gallium nitride，GaN）是下一代半导体材料，其运行速度比旧式传统硅（Si）技术加快了二十倍，并且能够实现高出三倍的功率，用于尖端快速充电器产品时，可以实现远远超过现有产品的性能，在尺寸相同的情况下，输出功率提高了三倍。
也正是得益于这些性能优势，氮化镓在消费类快充电源市场中有着广泛的应用。充电头网统计数据显示，目前已有数十家主流电源厂商开辟了氮化镓快充产品线，推出的氮化镓快充新品多达数百款。
华为、小米、OPPO、魅族、三星、中兴、努比亚、魅族、realme、戴尔、联想等多家知名手机/笔电品牌也先后入局。
另有数据显示，在以电商客户为主的充电器市场，2019年氮化镓功率器件出货量约为300万-400万颗，随着手机以及笔记本电脑渗透率进一步提升，2020年将实现5-6倍增长，总体出货1500-2000万颗，2021年GaN器件的出货量有望达到5000万颗。预计2025年全球GaN快充市场规模将达到600多亿元，市场前景异常可观。
二、氮化镓快充的主要芯片
据了解，在氮化镓快充产品的设计中，主要需要用到三颗核心芯片，分别氮化镓控制器、氮化镓功率器件以及快充协议控制器。目前氮化镓功率器件以及快充协议芯片均已陆续实现了国产化；而相比之下，氮化镓控制芯片的研发就成了国产半导体厂商的薄弱的环节，氮化镓控制器主要依赖进口，主动权也一直掌握在进口品牌手中。
这主要是因为GaN功率器件驱动电压范围很窄，VGS对负压敏感，器件开启电压阈值（VGS-th）低1V~2V左右，极易受干扰而误开启。所以相较传统硅器件而言，驱动氮化镓的驱动器和控制器需要解决更多的技术难题。
此外，目前市面上除了少数内置驱动电路的GaN功率器件对外部驱动器要求较低之外，其他大多数GaN功率器件均需要借助外部驱动电路。
没有内置驱动电路而又要保证氮化镓器件可靠的工作并发挥出它的优异性能，除了需要对驱动电路的高速性能和驱动功耗做重点优化，还必须让驱动器精准稳定的输出驱动电压，保障器件正确关闭与开启，同时需要严格控制主回路上因开关产生的负压对GaN器件的影响。
三、全套国产芯片氮化镓快充问世

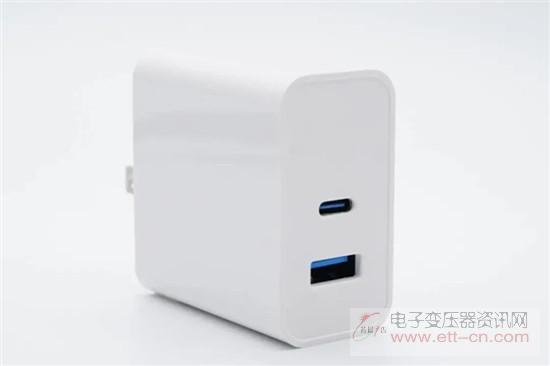

东莞市瑞亨电子科技有限公司近日成功量产了一款65W氮化镓快充充电器，除了1A1C双口以及折叠插脚等常规的配置外，这也是业界首款基于国产氮化镓控制芯片、国产氮化镓功率器件、以及国产快充协议芯片开发并正式量产的产品。三大核心芯片分别来自南芯半导体、英诺赛科和智融科技。

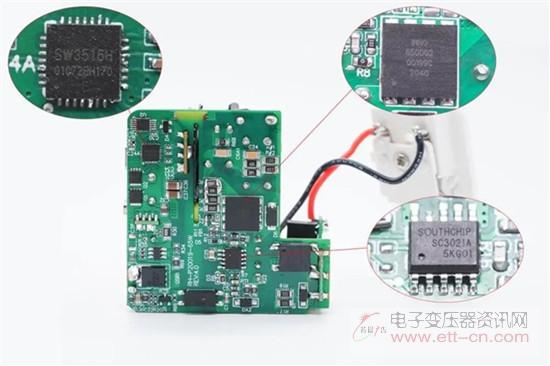

充电头网进一步了解到，瑞亨65W 1A1C氮化镓快充充电器内置的三颗核心芯片分别为南芯的主控芯片SC3021A、英诺赛科氮化镓功率器件INN650D02，以及智融二次降压+协议识别芯片SW3516H。
该充电器支持100-240V~ 50/60Hz输入和双口快充输出，配备最大输出65W的USB-C接口，以及最大30W输出的USB-A接口。
瑞亨65W 1A1C氮化镓快充整机尺寸约为53*53*28mm，功率密度可达0.83W/mm³，与苹果61W充电器修昂相比，体积约缩小了三分之一。
