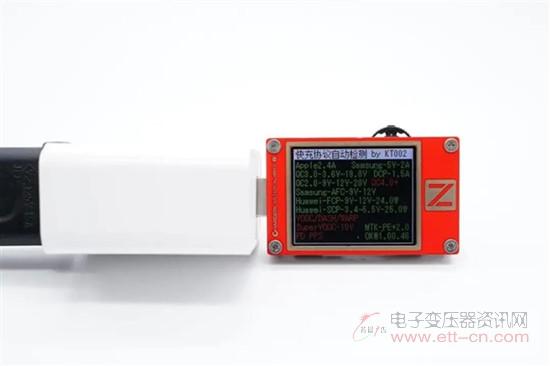

ChargerLAB POWER-Z KT001测得该充电器的USB-A口支持Apple2.4A、Samsung5V2A、QC3.0、QC2.0、AFC、FCP、SCP、PE等协议。

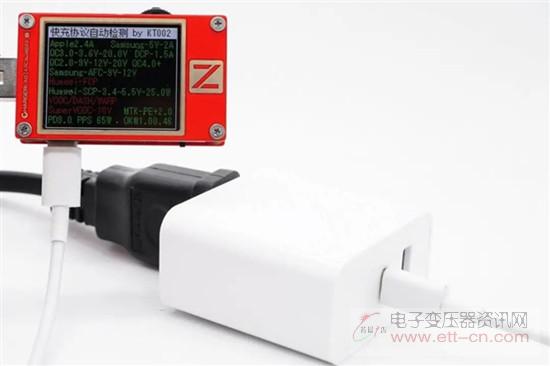

　　USB-C口支持Apple2.4A、Samsung5V2A、QC3.0、QC2.0、AFC、SCP、PE、PD3.0 PPS等协议。

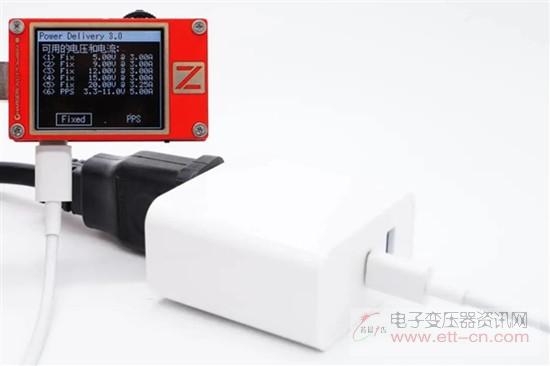

　　PDO报文显示充电器的USB-C口支持5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-11V 5A。

　　四、氮化镓快充三大核心芯片自主可控

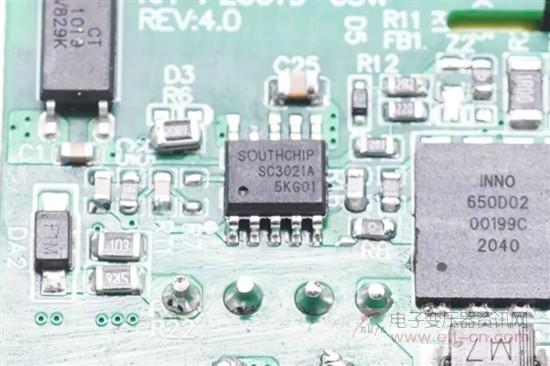

　　南芯总部位于上海。南芯SC3021A满足各类高频QR快充需求，采用专有的GaN直驱设计，省去外置驱动器或者分立驱动器件；集成分段式供电模式，单绕组供电，无需复杂的供电电路；内置高压启动及交流输入Brown In/Out功能，集成了X-cap放电功能；SC3021A最高支持170KHz工作频率，适用于绕线式变压器，SC3021B最高支持260KHz工作频率，适用于平面变压器。

南芯SC3021A详细规格资料

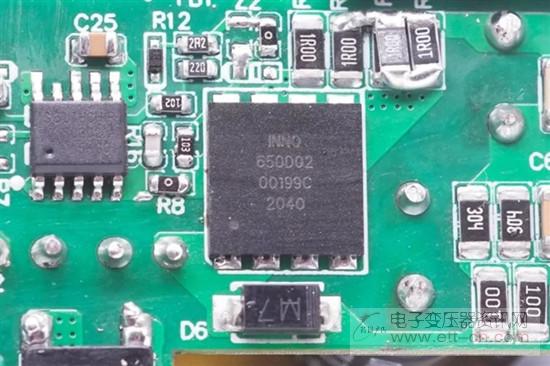

　　初级侧氮化镓开关管来自英诺赛科，型号INN650D02 ，耐压650V，导阻低至0.2Ω，符合JEDEC标准的工业应用要求，这是整个产品的核心元器件。

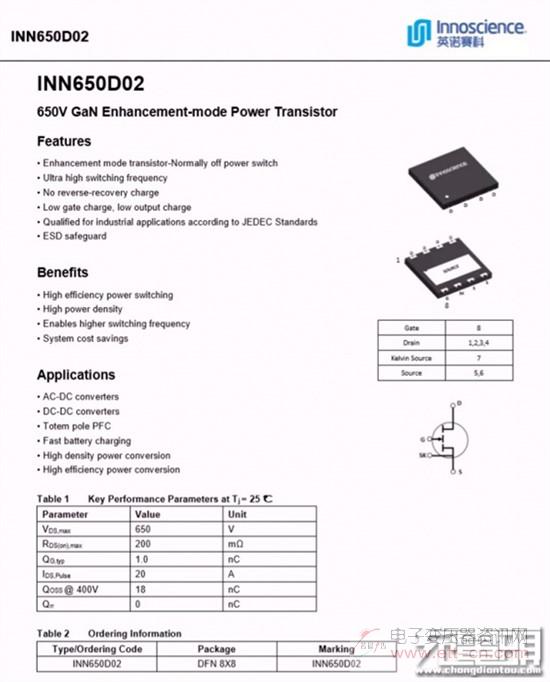

　　INN650D02 “InnoGaN”开关管高频特性好，且导通电阻小，适合高频高效的开关电源应用，采用DFN8*8封装，具备超低热阻，散热性能好，适合高功率密度的开关电源应用。
　　英诺赛科总部在珠海，在珠海、苏州均有生产基地。据了解，INN650D02 “InnoGaN”开关管基于业界领先的8英寸生产加工工艺，是目前市面上最先量产的先进制程氮化镓功率器件，这项技术的大规模商用将推动氮化镓快充的快速普及。

　　目前，英诺赛科已经在苏州建成了全球最大的集研发、设计、外延生产、芯片制造、测试等于一体的第三代半导体全产业链研发生产平台，满产后将实现月产8英寸硅基氮化镓晶圆65000片，产品将为5G移动通信、数据中心、新能源汽车、无人驾驶、手机快充等战略新兴产业的自主创新发展提供核心电子元器件。
　　英诺赛科InnoGaN系列氮化镓芯片已经开始在消费类电源市场大批量出货，成功进入了努比亚、魅族、Lapo、MOMAX、ROCK、飞频等众多知名品牌快充供应链，并且均得到良好的市场反馈，成为全球GaN功率器件出货量最大的企业之一。

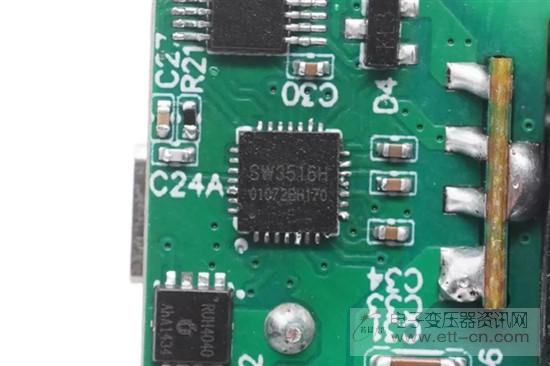

　　智融总部位于珠海。智融SW3516H是一款高集成度的多快充协议双口充电芯片，支持A+C口任意口快充输出，支持双口独立限流。
　　其集成了 5A 高效率同步降压变换器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等多种快充协议，CC/CV 模式，以及双口管理逻辑。
　　外围只需少量的器件，即可组成完整的高性能多快充协议双口充电解决方案。
