<围绕5g基建的市场动向>

　　当下,正处于4G和5G的交接期,基站的建设格外引人关注。4G时代,中国三大运营商的运营频段主要集中在900MHz和1.8GHz,而室外5G的频谱规划为3.4~3.6GHz和4.8~4.9GHz。按照衰减公式,频率越大衰减越快。照此预计,中国三大运营商最终建设的5G基站数量将是4G时代的数倍。即使为了经济效益最大化,三大运营商选择4G+5G的混合信号覆盖方式,新增的5G基站数量也将达到数百万。

　　从结构而言,5G基站和4G基站并没有差别,都是BBU设备、RRU设备和天线。其中,BBU设备负责基带数字信号处理,RRU设备负责信号数模转换、调制和PA放大,天线负责信号发射。不过,由于5G的核心组网和4G完全不同,因此4G基站对于5G网络建设的帮助可以说是微乎其微,必须要重建。因此,中国三大运营商选择SA(独立组网)也是明智之举。

　　在5G基站重建和新建的过程中,改变的不仅仅是天线、BBU设备和RRU设备,配套资源也需要更新。这其中,电源换新是很重要的一步,包括基站电源和供电电源。5G基站供电系统主要包括UPS(Uninterruptable Power System,不间断电源)和HVDC(High-Voltage Direct Current,高压直流)。UPS需要对原有4G基站进行扩容,HVDC则需要新建。

　　随着5G信号逐渐大规模覆盖,大量5G基站的新建与重建以及4G基站的扩容已经逐步开工,这势必会为电源市场带来新的机会,对锂电池、机房温控设备、基础元件的需求都将激增。

　　同时,不同的供电方式也对基础元器件提出了不同的挑战。对于基站电源和UPS而言,要求元器件具有更高的可靠性、保护性和可维护性;对于HVDC而言,元器件需要能够承受高压条件,同时也要符合HVDC供电的高效率和低运营成本。

　　作为全球知名半导体厂商,罗姆(ROHM)针对无线基站推出了多款解决方案,包括SiC功率元器件、MOSFET和DC/DC转换器等,助力电信运营商及设备生产商更好地完成4G到5G的平稳升级。

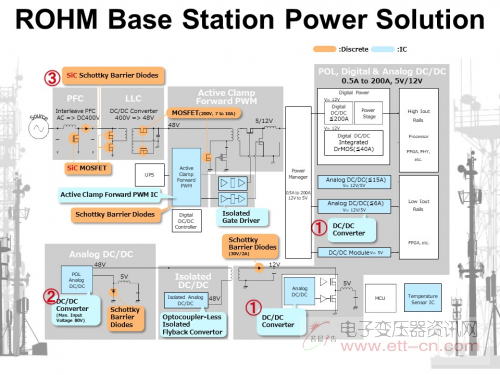

　　罗姆面向基站的解决方案示意图

　　本文将介绍在面向基站的上述解决方案中的重点产品。

　　<针对ups供电的电源ic>

　　罗姆针对UPS供电方式(①),提供外置FET的升降压开关控制器“BD9035AEFV-C”、1ch同步降压型DC/DC转换器“BD9B304QWZ”以及“BD9F800MUX”。

　　首先,升降压开关控制器“BD9035AEFV-C”的主要特性如下:

　　●升降压自动控制

　　●高精度开关频率:±7%(Ta = -40~+125℃)

　　●PLL同步频率:100k~600kHz

　　●采用单个外置电阻的双杠杆过流保护

　　●搭载UVP、OVP、UVLO、TSD保护功能

　　●恒定输出监视器引脚(PGOOD)

　　●符合AEC-Q100

　　BD9035AEFV-C的输入电压范围为3.8V~30V,开关频率在100kHz~600kHz,能够在-40℃~+125℃工作温度范围内稳定运转。这些优质特性让其不仅能够用于基站建设,还能够应用于汽车设备、工业设备和其他电子设备。

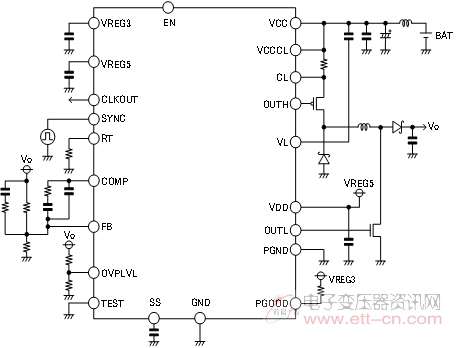

　　BD9035AEFV-C应用电路

　　其次,1ch同步整流降压转换器“BD9F800MUX”的主要特点如下:
