●内置低导通阻抗功率MOSFET的1ch同步降压转换器

　　●导通时间恒定的控制方式可提供快速的瞬态响应,无需外部补偿回路

　　●宽输入电压范围:4.5V~28V

　　●非常适用于12V系统电源

　　●绝对最大额定电源电压:30V(VIN)

　　●搭载过流保护、短路保护、过温保护、欠压保护等完善的保护电路

　　BD9F800MUX输入电压范围为4.5V~28V,开关频率在300kHz或600kHz,最大输出电流为8.0A,封装尺寸为3.5mm×3.5mm×0.6mm。在基站建设方面,可用于DSP、FPGA、微处理器等的降压电源。此外,也可用于液晶电视、DVD /蓝光播放器、录像机、机顶盒等消费电子设备。

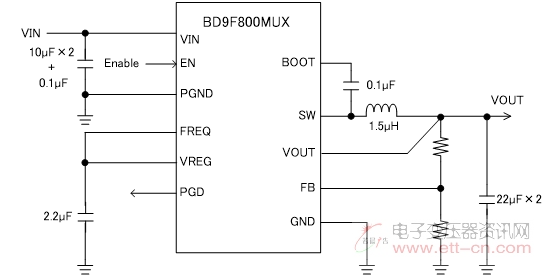

　　BD9F800MUX应用电路

　　第三,1ch同步整流降压DC/DC转换器BD9B304QWZ的主要特点如下:

　　●内置低导通阻抗功率MOSFET

　　●输入电压范围:2.7 V~5.5V

　　●输出电压范围:0.8V~VIN × 0.8V

　　●参考电压:0.8V±1.0%

　　●开关频率:1MHz/2MHz

　　●输出电流:3A

　　BD9B304QWZ的主要优点是通过高效率实现低功耗工作。Deep-SLLM控制(升级版低负荷高效率模式)可实现80%以上的效率。同时,BD9B304QWZ是内置MOSFET的同步整流器,无需外部FET和二极管,节省安装空间,实现了低成本。

　　基于上述各自的优点,BD9B304QWZ和BD9F800MUX虽然特性各不相同,但是应用范围基本相同,可用于基站建设中DSP、FPGA、微处理器等的降压电源,也可用于液晶电视、DVD /蓝光播放器、录像机、机顶盒等消费电子设备。

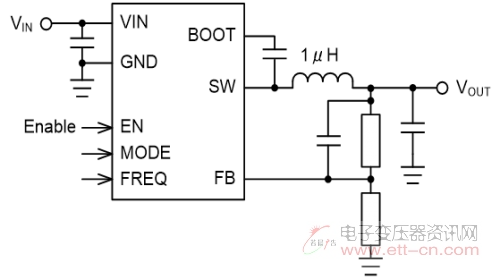

　　BD9B304QWZ应用电路

　　<针对hvdc供电的电源ic>

　　针对HVDC供电方式(②),罗姆提供80V/3A DC/DC 转换器“BD9G341AEFJ-LB”等产品。

　　“BD9G341AEFJ-LB”的主要特点如下:

　　●推荐输入电压:12~76V

　　●基准电压精度:±1.5%(25℃)

　　●开关频率:50k至750kHz(典型值)

　　●最大输出电流:3.0A(Max)

　　●最小过电流检测阈值:3.5A(min)@Tj=150℃

　　●最大结点温度:Tjmax=150℃

　　BD9G341AEFJ-LB内置80V/3.5A/150mΩ的Nch功率MOSFET,采用电流模式控制,实现了高速瞬态响应和简便的相位补偿设定。除了内置过流保护、欠压锁定、过热保护、过压保护等这些基本保护功能外,还能实现了0µA待机电流和软启动。相比一般产品,BD9G341AEFJ-LB实现了诸多方面的突破,包括更高的工作电压、更大的工作电流和更小的封装尺寸等。在300kHz、Vo=5V、VCC=24V的工作条件下,当输出电流在0~100mA范围时,BD9G341AEFJ-LB相较于一般产品在能效上提高了8%-17.6%。

　　为了满足未来包括基站电源在内的庞大的市场需求,罗姆将在DC/DC转换器方面继续开发相关产品。
