变压器绝缘电阻测试的接线方式
[发布时间]:2019年8月14日 [来源]:网络 [点击率]:4584
【导读】: 变压器绝缘电阻检测  兆欧表测量变压器绝缘电阻,能有效发现设备受潮、部件局部脏污、绝缘击穿、瓷件破裂、引线接外壳以及绝缘老化等问题。检测变压器绝缘电阻要检测三个方面,分别是:低压绕组对外壳的绝缘电...

  变压器绝缘电阻检测
  兆欧表测量变压器绝缘电阻,能有效发现设备受潮、部件局部脏污、绝缘击穿、瓷件破裂、引线接外壳以及绝缘老化等问题。检测变压器绝缘电阻要检测三个方面,分别是:低压绕组对外壳的绝缘电阻测量、高压绕组对外壳的绝缘电阻测量和高压绕组对低压绕组绝缘电阻测量。

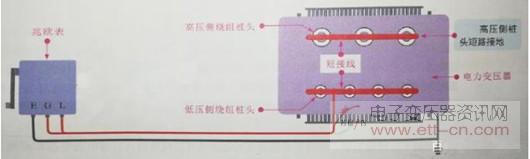

低压绕组对地绝缘测量示意图

  低压绕组对地绝缘测量:首先断开电源,并拆除或断开设备外接的连接线缆,使用绝缘棒等工具对三相变压器充分放电(约5分钟);然后将高、低压侧的绕组桩头短接。如图,接好兆欧表,按120r/min的速度顺时针摇动摇表摇杆,读取15S和1min时的绝缘阻值。将测得的数据与设备标准数据对比,看是否在范围内。

  高压绕组对地绝缘测量:断开电源,断开外接电缆,对变压器放电;将兆欧表“线路L”测量端子接三相变压器高压侧绕组桩头,“接地E”测量端子与三相变压器接地连接即可。

  高压绕组对低压绕组绝缘测量:断开电源,断开外接电缆,对变压器放电;将兆欧表“线路L”测量端子接三相变压器高压侧绕组桩头,“接地E”测量端子接低压侧绕组桩头,并将“屏蔽G”端子接三相变压器外壳。

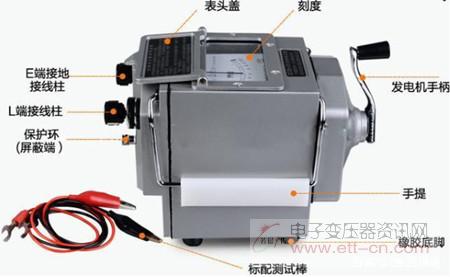

  兆欧表机构图

  注意:

  测量前,要确保接线无误;

  测量完毕,断开兆欧表时要先将“线路L”端测试线与测试桩头分开后(注意不要碰到鳄鱼夹金属部位),再降低兆欧表摇速,否则会烧坏兆欧表。

  测量完毕后,要先对三相变压器测试桩头充分放电后,方可允许拆线。

  变压器绝缘电阻测试的接线方式
  操作步骤:

  (1)应按设备的电压等级选择摇表,10KV-35KV的变压器,应选用2500伏摇表;

  (2)测量绝缘电阻以前,应切断被测设备的电源,并进行短路放电,放电的目的是为了保障人身和设备的安全,并使测量结果准确;

  (3)摇表的连线应是绝缘良好的两条分开的单根线(最好是两色),两根连线不要缠绞在一起,最好不使连线与地面接触,以免因连线绝缘不良而引起误差;

  (4)测量前先将摇表进行一次开路和短路试验,检查摇表是否良好,若将两连接线开路摇动手柄,指针应指在∞(无穷大)处,这时如把两连线头瞬间短接一下,指针应指在0处,此时说明摇表是良好的,否则摇表是有误差的;

  (5)摇测一次绕组对二次绕组及地(壳)的绝缘电阻的接线方法:

  将一次绕组三相引出端lU、lV、1W用裸铜线短接,以备接兆欧表“L”端;将二次绕组引出端N、2U、2V、2W及地(地壳)用裸铜线短接后,接在兆欧表“E”端;必要时,为减少表面泄漏影响测量值可用裸铜线在一次侧瓷套管的瓷裙上缠绕几匝之后,再用绝缘导线接在兆欧表“G”端;

  (6)摇测二次绕组对一次绕组及地(壳)的绝缘电阻的接线方法:将二次绕组引出端2U,2V、2W、N用裸铜线短接。 以备接兆欧表“L”端;将一次绕组三相引出端1U、1V、1W及地(壳)用裸铜线短接后,接在兆欧表“E”端;必要时,为减少表面泄漏影响测量值可用裸铜线在二次侧瓷套管的瓷裙上缠绕几匝之后,再用绝缘导线接在兆欧表“G”端。

  (7)在测量时,一手按着摇表外壳(以防摇表振动)。 当表针指示为0时,应立即停止摇动,以免烧表;

  (8)测量时,应将摇表置于水平位置,以每分钟大约120转的速度转动发电机的摇把,在15s时读取一数(R15),在60s时再读一数(R60),记录摇测数据。

  (9) 待表针基本稳定后读取数值,先撤出“L”测线后再停摇兆欧表;

  (10) 摇测前后均要用放电棒将变压器绕组对地放电。
