LED舞台和建筑照明的色彩控制
[发布时间]:2019年8月7日 [来源]:ADI公司 [点击率]:8157
【导读】: 红、绿、蓝(RGB)LED可用于建筑和舞台照明系统,用以形成明亮的投影色彩——有时会在RGB组合中添加白色LED,从色调、饱和度和亮度方面扩展色彩范围(图1)。无论色彩分量有多少,都必须控制每个色...

  红、绿、蓝(RGB)LED可用于建筑和舞台照明系统,用以形成明亮的投影色彩——有时会在RGB组合中添加白色LED,从色调、饱和度和亮度方面扩展色彩范围(图1)。无论色彩分量有多少,都必须*控制每个色彩分量的亮度,以便对色彩进行预测或是补偿LED之间的色差。可用色彩的数量取决于每个组成色的可分辨亮度级的数量。一些系统提供分辨率低至全亮度1/256(8位)。也可能实现更高的分辨率,并产生更多的色彩(图2),形成更强的控制力。

 图1.CreeXM-LRGBW高功率LED可由两个LT3964LED驱动器驱动,每通道调光精度可达1:8192。

  控制宽LED亮度范围**的方法是使用PWM调光控制。内置PWM调光时钟和数字寄存器(用于设置调光比)的LED驱动器是RGBW系统的*佳选择。对于大型复杂系统——由许多不同RGBWLED构成的系统——使用串行通信总线可在数字增强型LED驱动器中实现这些寄存器的动态设置。
  图3所示为RGBWLED的两种驱动和调光方法。*种是矩阵LED调光器方案,它曾经是高功率RGBWLED阵列的*佳数控方式。第二种是直接驱动方案,它采用四个分立的数字增强型LED驱动器,每种色彩(R、G、B和W)各一个,更*、更高效、纹波更低。在这种系统中,每个单独的LED或LED串的电流或PWM调光波形均由其自己的LED驱动器和控制信号驱动,如图2所示。在矩阵调光器方案中,单个LED调光器可控制多达8个LED的PWM电流。该系统额外需要一条高压线和一个低输出电容降压LED驱动器,用于驱动LED串。高压轨可能需要一个额外的升压调节器,LED电流(来自低输出电容降压驱动器)可能有高纹波。

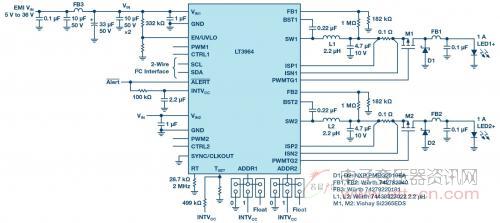

  图2.I2C控制的LT3964RGBWLED驱动器可为舞台或建筑照明装置中使用的高功率LED提供色彩控制能力。驱动器解决方案通常提供8位色彩分辨率。基于LT3964的解决方案可实现13位色彩分辨率——使用本文中介绍的比较简单的降压驱动设置可以轻松实现。

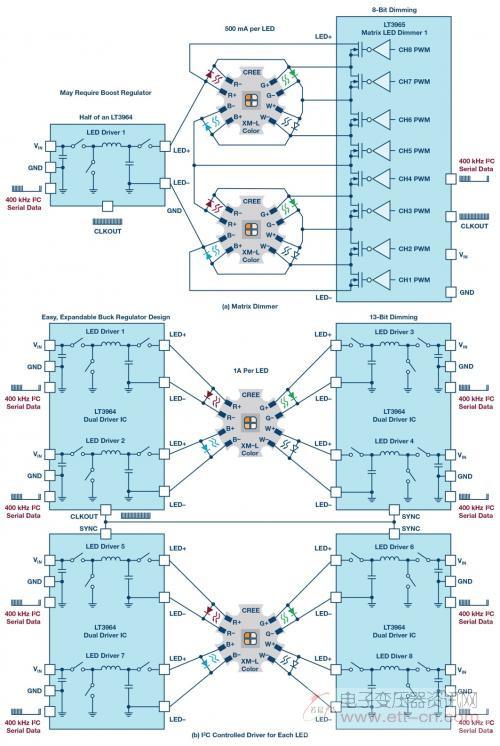

图3.大型RGBWLED阵列的两种供电和色彩控制(分量调光)方法:(a)使用LT3965的矩阵调光器与(b)LT3964直驱解决方案。LT3964非矩阵解决方案具有更出色的色彩控制能力,卓越的效率和更低的纹波。

  采用大量RGBWLED的照明系统需要大量的驱动器,并且控制信号要与这些驱动器同步。性能*好的方法是用高性能LED驱动器直接控制每个LED。在这种方法下,既能控制每个LED的PWM调光及直流电流和电压,还能将纹波降至低水平,并大幅提高可预测能力。使用通过串行总线控制的双降压LED驱动器LT3964,可以轻松实现这类系统。

    具有I2C调光控制能力的双降压LED驱动器
    具有I2C控制和报告功能的LT3964双降压LED驱动器是一款理想的解决方案,可以通过串行通信技术驱动具有高电流和高带宽的多个LED或LED串。降压调节器具有固有的高带宽,LT3964在单个封装中有集成了两个36V、2MHz同步和高频降压LED驱动器,还集成了2A开关,可以相对轻松地驱动多通道大电流LED。
  I2C串行通信功能简化了每个LT3964支持的两个独立高电流LED通道的模拟和PWM调光功能,在单个I2C总线上有多达八个不同的LT3964地址。例如,图4中的2MHz双通道1A降压LED驱动器示例电路具有高效率和超小尺寸等特点,可将其更改为通过34V至36V输入为每个通道提供高达30V的LED电源(如数据手册中所示),效率高于90%。
