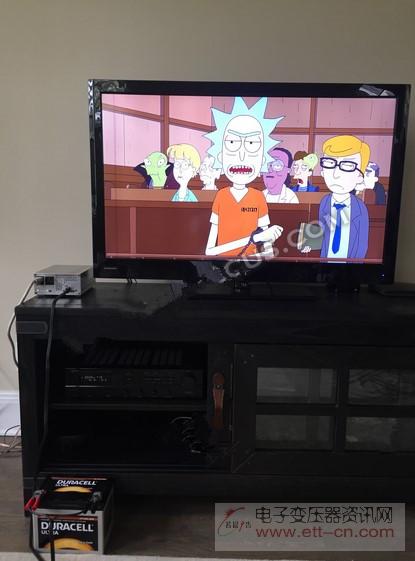

工程师DIY了一个电源逆变器 直接用在了家里的电器供电上
[发布时间]:2019年6月10日 [来源]:电子技术应用 [点击率]:6975
【导读】: 原型机TS350的修订版  TS350以我之前做的原型机TS350为基础,采用了标准铝制外壳,具有很强的实用性。它采用13-16v直流电压做功率输入,将之逆变为低谐波失真的60Hz正弦波形式的11...

  原型机TS350的修订版

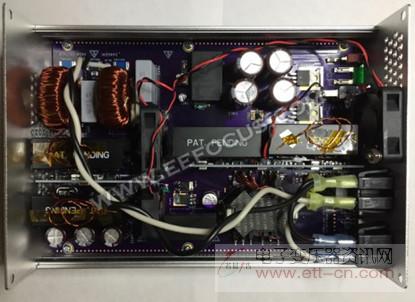

  TS350以我之前做的原型机TS350为基础,采用了标准铝制外壳,具有很强的实用性。它采用13-16v直流电压做功率输入,将之逆变为低谐波失真的60Hz正弦波形式的110v交流电,在高达40摄氏度的高温下,可以提供350VA的连续功率输出。在升压模式下,它可以提供高达400VA的*功率,受限于输入电压和散热,它只能在*功率下工作一段时间。同时,它可以经受浪涌电流和瞬变冲击,并可承受输出端的短路。

  它的输入电压可以下探到11V上,随着输入电压的降低,功率自动下降。它包含一个LED形式的仪表前面板,可以指示相关的负荷情况,并提供故障代码。它集成了一些保护功能,在输入端加了保险丝熔断器,可以承受欠压/过压、过流/过载和过热。它提供完全隔离的AC输出,又内部温控风扇进行散热冷却。

  连接输入电源的是一个Anderson PowerPole插孔,像我其它的一些项目一样,该项目里包含一个micro-USB端口。

  规格

  输入电压:11-16伏直流电;

   工作温度:-20℃-+40℃;

  *连续输入电流:45安培;

  空闲电流:420mA;

  输出电压:交流电有效值100-120伏(有效值标称值-110V交流)

  输出频率:60Hz+/-0.5Hz

  *输出功率:400VA;

  连续输出功率:350VA;

  总谐波失真(THD):<5%;

  效率:81%;

  直流输入和交流输出之间的电流隔离;

  保护功能:

  60A输入保险丝;

  输入欠压/过压;

  过流/短路;

  过载/过热;

  尺寸:长=203mm(8英寸),宽=144mm(5.7英寸),高=68mm(2.67英寸)

  重量:~1.36千克(3磅)
