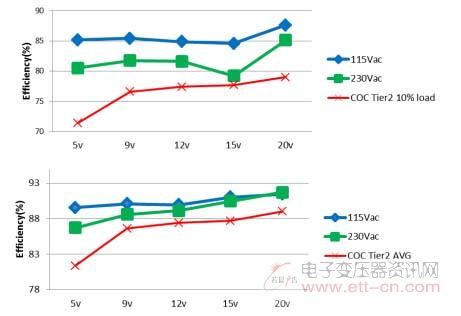

经测试，65 W和 90 W ACF USB PD适配器方案峰值能效分别超过94%和92%，平均能效和10%负载能效也都符合并超越COC V5 Tier2标准，且纹波小，动态性能佳。以90 W方案为例，能效测试曲线如下：

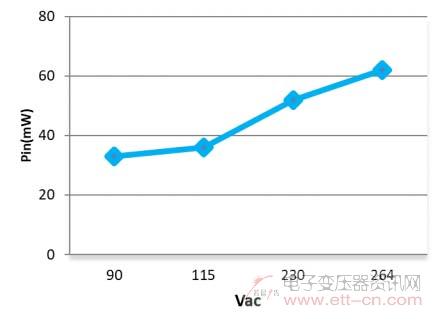

图4：输出为5 V时(电缆未插入)的 待机功耗低于75 mW

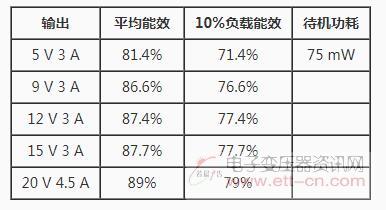

图5：平均能效符合COC Tier2标准

在115 Vac和230 Vac的测试条件下，输出20 V时，测得90 W ACF USB PD方案的满载能效超过92%。在230 Vac的测试条件下，输出5 V、0.5 A时的纹波低于100 mV。
总结
安森美半导体和伟诠电子合作推出的65 W和90 W ACF USB PD电源适配器方案采用ACF拓扑，高能效、低待机功耗，符合并超越COC V5 Tier2能效标准，使用行业标准的超级结FET，且工作的高频率大幅缩减元件尺寸，实现高功率密度，全面的保护特性确保高可靠性和高强固性，纹波和动态性能极佳，使设计人员能快速开发出支持USB-PD和高通Quick Charge?规格的紧凑的、高能效电源适配器。
