现代社会中，你我的生活完全离不开电机。如果电机无法运转，我们的生活恐怕会回到几百年前。电机作为在工业领域应用最为广泛的产品之一，对芯片的高集成度、高可靠性的要求尤其严苛。MPS电机驱动产品持续向更集成，更可靠，更节能的方向发展，借助于长期积累的设计和工艺优势，我们的电机驱动产品均具备完备的保护、灵活的配置、低损耗和优良的散热性能。

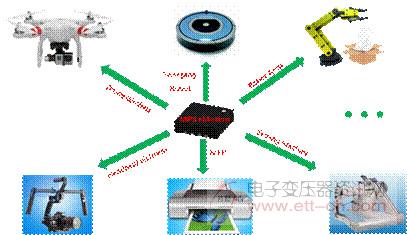

　　MPS最新推出的eMotion控制方案，专门针对三相直流无刷电机，可灵活适用于不同工业和消费产品应用，包括电动工具、泵、打印机、刺绣机、电动自行车、机器人以及家用电器等，让电机方案一切都变得简单起来。请看此系列产品的主要优势和特性总结：

　　高精度控制芯片MP6570：

　　Ø 内嵌高精度磁性编码器，数据更新率高达1MHz

　　Ø 磁场定向控制(FOC)控制算法

　　Ø 支持位置、速度、转矩控制模式

　　Ø 集成10-bit ADC和运放采样电路

　　Ø 支持高度80kHz开关频率

　　Ø I2C/SPI/RS485数字接口，支持32个从机设备总线接入

　　Ø 内嵌非易失性存储器用于参数灵活配置

　　Ø 电机角度支持数据总线访问，或者A/B/Z形式输出

　　Ø 电机过流、堵转、母线过压保护

　　Ø 支持节电待机模式

　　Ø QFN4x4的封装

　　Ø 搭配专门用户界面(GUI)用于在线仿真，测试，编程

　　高度集成功率模块和预驱动方案：

　　Ø 高达60V/11A全集成功率芯片，内嵌高精度电流输出模块

　　Ø 高达100V 3相功率MOS预驱动控制芯片，灵活的接口输入

　　Ø QFN5x5, QFN6x6高集成度封装
　
　　高精度14-位磁性编码器方案：

　　Ø 同时支持SPI，SSI，PWM单圈绝对位置输出

　　Ø 支持最高1024线增量输出，并支持1~1024线编程

　　Ø 支持转速，超过50Krpm

　　Ø 非易失性寄存器，支持多次编程

　　Ø 磁场强度探测功能

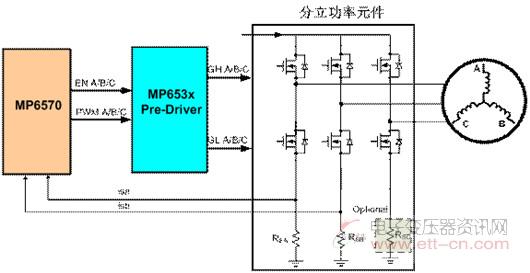

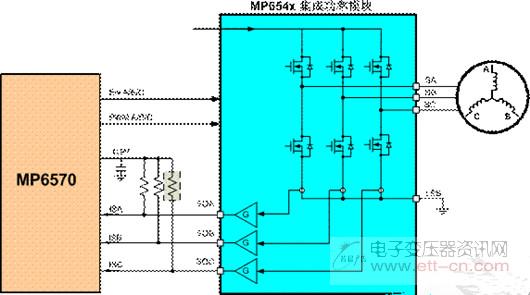

图1 应用电路图

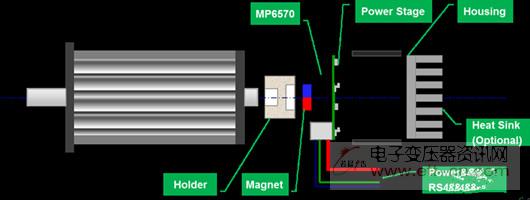

　　MPS eMotion控制方案，可以使设计更加简单化，紧凑化。

　　内嵌高精度磁性编码器取代光编、霍尔，性价比更高

　　内嵌FOC控制算法使控制更高效，简单

　　高集成度节约PCB空间，使电机更紧凑、一体化

　　总体成本更为优化

　　配套在线仿真、设计界面
