杭州士兰微电子公司凭借自身的技术优势和市场地位，在业界不断地推陈出新，已经量产了第三代高PF非隔离LED照明驱动芯片SDH697XS系列。新一代的系列芯片广泛的吸引了业界的关注，与同行竞品相比，有整体竞争优势，与上一代产品SD692X系列产品相比，该系列产品使用了高压供电技术，外围非常简单，而且与SD692X产品的PIN脚对应，可以直接替换，极大的简化了设计成本，可广泛适用于球泡灯和T5/T8 LED灯具等各式LED照明应用场合。

　　SDH697XS系列是专用于非隔离LED驱动的控制芯片，外围使用了浮地Buck架构, 内置高压功率MOSFET和高压耗管。在该架构下，芯片采样电感电流可以进入内部，利用内部误差放大器形成闭环反馈网络，从而实现高恒流精度和高输入/输出调整率，该项技术是基于士兰微自有的恒流精度控制专利。

　　该系列芯片具有临界导通模式，这样可以减小开关损耗，提高系统转换效率。芯片采用检测电感电流过零来开通内置功率MOSFET。电感电流过零点可通过ZCD电压来判断。ZCD电压通过电阻分压检测。当电感电流过零时，ZCD管脚电压会下降，芯片检测其下降沿，实现过零开通内置功率MOSFET。

　　SDH697XS内置了VCC稳压管和高压供电控制模块，在一定VCC范围内对VCC电容进行供电，外围供电及高压启动线路可以省去，节约成本和面积。启动时，AC输入电压从DRAIN端通过内置高压耗管，对VCC端外置电容C3进行充电，充电电流为8mA，使得VCC电压上升，当升至启动电压16.8V时，系统开启;VCC电压继续上升，当升至20V时，高压耗管关闭，DRAIN端对VCC端停止充电;如果VCC电压降至19.8V，则将高压耗管重新打开，又由DRAIN端对VCC端进行充电，使得VCC电压上升，升至20V后再次关闭。

　　此外，芯片具有超低的启动电流和工作电流，可在全电压输入范围内高效驱动高亮度LED。内部还集成了各种保护功能，包括输出开路保护，输出短路保护，逐周期过流保护，过温保护等。

　　SDH697XS系列芯片采用SOP-7-225-1.27封装，具体参数如下表示：

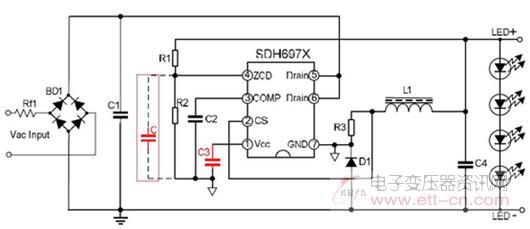

　　在上述应用中，与竞品相比的优势具有以下几点：

　　1、相同外围参数，PF/THD表现更加优秀;

　　2、ZCD下分压电阻R2无须并联贴片小电容C;

　　3、VCC电容C3只须用1uF陶瓷电容;

　　以上优势带来的效果非常明显，方案的BOM成本相比较会降低将近4--5分钱，与竞品相比有整体优势!这将会给客户带来更大的竞争优势。
