对于ISM-RF设计中，电路板上布局长度为12.7mm (0.5in)的引线，可产生大约0.5pF和9.3nH的寄生参数。这一等级的寄生参数对于接收器谐振槽路的影响(LC乘积的变化)，可能产生315MHz ±2%或433.92MHz ±3.5%的变化。由于引线寄生效应所产生的附加电容和电感，使得315MHz振荡频率的峰值达到312.17MHz，433.92MHz振荡频率的峰值达到426.61MHz。

　　另外一个例子是Maxim的超外差接收机(MAX7042)的谐振槽路，推荐使用的元件在315MHz时为1.2pF和30nH;433.92MHz时为0pF和16nH。利用方程计算谐振电路振荡频率：

　　评估板谐振电路应包括封装和布局的寄生效应，计算315MHz谐振频率时，寄生参数分别为7.3pF和7.5pF。注意，LC乘积表现为集总电容。

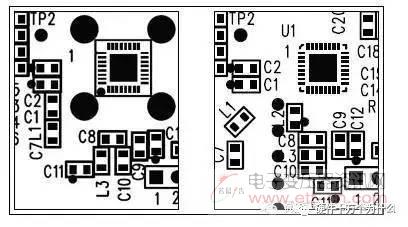

　　综上所述，布板须遵循以下原则：

　　保持引线长度尽可能短。

　　关键电路尽量靠近器件放置。

　　根据实际布局寄生效应对关键元件进行补偿。

　　平面走线电感

　　不建议使用平面走线或PCB螺旋电感，典型PCB制造工艺具有一定的不精确性，例如宽度、空间容差，从而对元件值精度影响非常大。因此，大多数受控和高Q值电感均为绕线式。其次，可以选择多层陶瓷电感，多层片式电容厂商也提供这种产品。尽管如此，有些设计者还是在不得已的情况下选择了螺线电感。计算平面螺旋电感的标准公式通常采用惠勒公式10：

　　式中，a为线圈的平均半径，单位为英寸;n为匝数;c为线圈磁芯的宽度(rOUTER - rINNER)，单位为英寸。当线圈的c 》 0.2a时11，该计算方法的精度在5%之内。

　　可以使用方形、六角形或其它形状的单层螺旋电感。可以找到非常好的近似方法，对集成电路晶圆上的平面电感进行建模。为了达到这一目的，对标准惠勒公式进行修改，得到非常适合小尺寸及方形规格的平面电感估算方法12。

　　式中，ρ为充填比：;n为匝数，dAVG为平均直径：。对于方形螺旋，K1 = 2.36，K2 = 2.75。13

　　避免使用这种电感的原因有很多，它们通常受空间限制而导致电感值减小。避免使用平面电感的主要原因是受限制的几何尺寸，以及对临界尺寸的控制较差，从而无法预测电感值。此外，PCB生产过程中很难控制实际电感值，电感还会将噪声耦合到电路的其它部分的趋向(参见上文中的引线耦合部分)。

　　总而言之，应该：

　　避免使用平面走线电感。

　　尽量使用绕线片式电感。

　　总结

　　如上所述，几种常见的PCB布局陷阱会造成ISM-RF设计问题。然而，注意电路的非理想特性，您完全可避免这些缺陷。补偿这些不希望的影响需要适当处理表面上无关紧要的事项，例如元件方向、走线长度、过孔布置，以及接地区域的用法。遵守以上的指导原则，您可明显节省浪费在修正错误方面的时间和金钱。
