1 引言
　　随着大规模集成电路的发展，电源模块的小型化已成为主要研究课题。电源模块小型化的实现主要从提高开关频率和采用新的电路拓扑结构考虑，本文采用国际整流器公司(International Rectifier)的IRIS4007实现了频率为180 kHz的单片开关电源设计。

　　2 IRIS4007简介
　　IRIS4007是IRIS40xx系列的智能开关电源集成电路。其内部集成了过流保护电路、过压保护电路、热关闭电路，以及高压功率管MOSFET、PWM控制电路，大大减少了外部件数目，宜于电路的小型化。图1为IRIS4007内部结构原理图，Vcc为电源引脚。电路启动时，由供电电源经电阻给电容充电，通过电容的充放电给Vcc脚提供电源电压。OCP／FB为反馈引脚，实现主电流控制和二次端电压控制。该器件有两种工作模式：准谐振模式(Quasi-Reso-nant mode，QR)和脉冲比率控制模式(Pulse Ratiocontrol mode，PRC)。当反馈端电压在Comp1比较器的门限电压Vth(1)=0.73 V和Comp2的门限电压Vth(2)=1.45(最大值为6.0 V)之间时，内部比较器Comp1将使器件工作在固定的Toff=50μs的PRC模式下，因此，在PRC模式下开关电源的频率在20 kHz以下。当反馈端电压高于Comp2的门限电压时。内部比较器Comp2将使器件转换到QR模式下工作。通过延迟电路可以在Vds也波形的谷点关断功率MOS-FET，从而实现零电压关断，降低高频损耗。选择IRIS4007，并设计电路使其在准谐振模式下工作，有利于开关电路的小型化，有助于降低开关电源的高频损耗。

　　3 电源电路工作原理及器件选型
　　设计的开关电源电路如图2所示，电路参数：输入电压为27 V，输出为800 V／3 mA，效率G=70％，频率f=180 kHz。

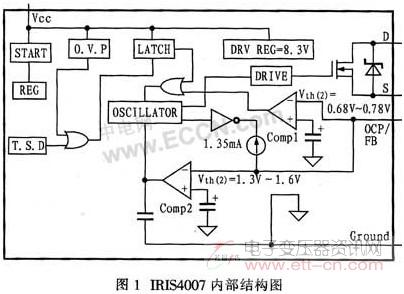

图1  IRIS4007内部结构图

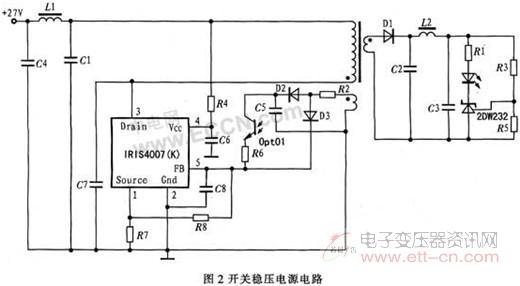

图2  开关稳压电源电路

　　由于输入电压为直流，因此只采用由L1，C1，C4构成输入滤波电路，如果是交流供电，还需要有整流电路。由于单片电源的输入电压为直流27 V，因此可以通过电阻R4的分压为IRIS4007提供偏置电压，R4的值要根据IRIS4007的工作电流和电压确定，C6为滤波电容，R2，D3构成了延迟电路，延迟电路用于把准谐振信号从辅助绕组反馈到FB(反馈)引脚，从而实现零电压关断，降低了高频损耗以减少开关损耗，同时它也能为IRIS40xx的内部锁定电路提供1.35 mA的维持电流。R7，R8，C8构成电流检测电路，R7是主初级电流检测电阻。R8和C8用于滤除开关管上的电流冲击，产生电流冲击的原因是谐振电容C6的存储电荷和变压器的绕组间电容。D2，C5是反馈输出的整流电路，可为光耦供电。Opto1，R1，R3，2DW232，R5为电压控制回路，D1，C2，L2，C3构成输出整流滤波电路。

　　3.1 高频变压器的设计

　　3.1.1 电源变压器磁芯的选取
　　为了满足开关电源提高效率、减小尺寸和重量的要求，需要一种高磁通密度、高频低损耗的变压器磁芯。本设计采用TDK公司的PC44材料的磁芯。按照输出Vo=800 V，I=4 mA，以及高频变压器的裕量6％，则输出功率Po=800×0.004×1.06=3.392W，选取EPC13的磁芯，该磁芯的有效横截面积Ae=12.5 mm。

　　3.1.2 变压器线圈匝数的计算
　　初级绕组匝数由式(1)决定：
　　Np=V×108／4BAef (1)
　　其中，V为施加在电阻上的电压幅值(V)，B为工作磁通密度2 000(GS)，Ae为磁芯面积(0.125m2)，f为开关频率(180 000 Hz)，将上述数据代入式(1)可得：
　　NP≈14
　　次级匝数可由式(2)确定：
　　Ns=[NP(VO+VD)(1-Dm)]／VminDm (2)
　　VO为输出电压，VD为整流二极管的压降，Dm为脉冲信号的最大占空比，此处选为0.5，计算可得：
　　Ns≈400
　　反馈绕阻匝数的计算：取反馈电压为VB=13 V，则反馈绕阻匝数由下式确定：
　　NB=NP[V／(VB+VD)]
　　经计算可得：NB≈10
　　经反复实践，证明NP=20，NS=400，NB=10时，电源频率较高。
