探讨如何设计基于IRIS4007的高频高压开关电源
[发布时间]:2015年10月19日 [来源]:开关电源 [点击率]:3493
【导读】: 1 引言  随着大规模集成电路的发展,电源模块的小型化已成为主要研究课题。电源模块小型化的实现主要从提高开关频率和采用新的电路拓扑结构考虑,本文采用国际整流器公司(International Re...


  3.2 主初级检测电阻R7的选择
  R7=0.78/Ip (4)
  Ip为初级峰值电流,峰值电流可由以下公式计算:
  IP=Iav(2/Dm) (5)
  上式中,Iav为初级均值电流,Dm为最大占空比。均值电流可由下式求出:
  Iav=P0/(η×Vmin) (6)
  其中,P0为输出功率,η为估计所能达到的效率,Vmin为最小输入电压。
  由式(4)可以计算出,主初级检测电阻:
  R7=0.15 Ω

  3.3 反馈稳压回路的设计
  由于IRIS4007为电流控制器件,本设计中选用线形光耦PC817A完成电流的反馈,其隔离电压为5 000 V,传输率CTR为80%~160%。其电路中的电压控制采用稳压二极管2DW232,输出电压的稳定则通过反馈引脚电流的变化(即负载电流的变化)来改变IRIS4007内部PWM波占空比来实现。由于负载电流比较小,为减小R3、R5支路的分流,R3+R5的阻值要远远大于负载的阻抗。

  3.4 输出整流滤波电路
  输出整流二极管需要选择开关特性好、反向恢复时间短、耐压高的快恢复二极管,电容的选取不仅要求参考电容值,还要求其耐压值要高。本设计中的电容选用了TDK公司的高压贴片电容,型号为C4532X 7R3A103KT,有利于减小电路板尺寸。

图3  IRIS4007的D端电压波形(x10)

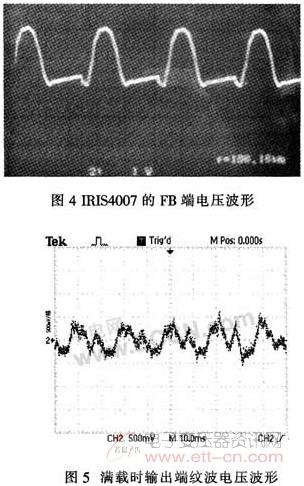

图4  IRIS4007的FB端电压波形

图5  满载时输出端纹波电压波形

  4 测试结果及结论
  根据上述设计原则,使用IRIS4007设计了单端反激式开关电源,所设计的高压电路板的尺寸为2.3cm×3.1 cm。对所研制的电源进行了测试,图3~图5分别为电路正常工作时的实测波形。该开关电源在实际中已做为激光陀螺的电源获得了应用,实际工作中性能稳定,可靠性高,抗干扰能力强。
