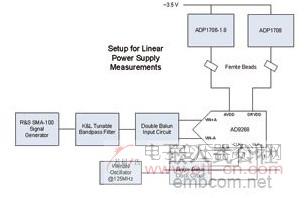

图4 采用ADP1708 LDO进行线性电源测量的框图

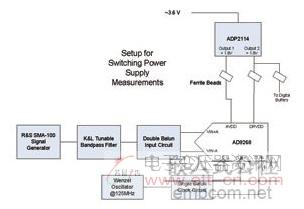

图5 采用ADP2114开关稳压器进行开关电源测量的框图

　　在这两种设置中，模拟输入源都采用罗德与施瓦茨公司（R&S）的SMA-100信号发生器和K&L带通滤波器。模拟输入通过一个双巴伦输入网络提供，将信号发生器的单端输出转换至ADC的差分输入。采样时钟源为低抖动Wenzel振荡器，也通过用于单端-差分转换的巴伦电路供电。两次测量的输入电源轨（在稳压器前面）均设定为3.6V。　　

　　ADC性能测量结果
　　在每种电源配置情况下，转换器的性能都进行了测量，以确定采用开关电源时性能是否下降。SNR和SFDR（无杂散动态范围）则通过一组输入频率进行测量；结果如表1所示，采用线性稳压器与采用开关电源相比，SNR或SFDR性能未出现大的变化。

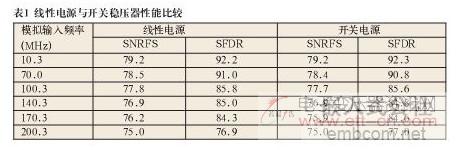

表1  线性电源与开关稳压器性能比较

　　开关稳压器可以异步工作，也可以与转换器的采样时钟同步而不影响转换器性能。同步可在应用中提供更多灵活性，这在应用中可能成为一个优势。

　　FFT图谱
　　图6和图7分别显示了采用线性电源与采用开关电源时，模拟输入频率为70MHz 的AD9268的FFT（快速傅立叶变换）图谱。

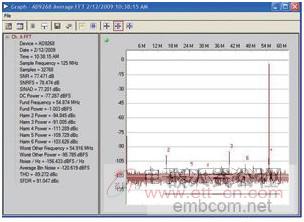

图6 采用ADP1708线性电源的70MHz模拟输入

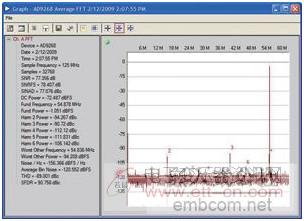

图7 采用ADP2114开关电源的70MHz模拟输入

　　效率测量结果
　　表2显示每个电源解决方案所测得的效率。采用3.6V输入电压时，开关稳压器将效率提高了35%，功耗节省了640 mW。这里节省的功耗为单个转换器节省的功耗，在采用多个ADC的系统中，节省的功耗还将显著增加。

表2  线性电源与开关稳压器效率比较

　　散热图像
　　图8和图9显示了采用LDO电源与采用ADP2114时，电路板电源部分的散热差别。两个图像采用相同的缩放比例。图8中 SP01、SP02和SP03测量点显示线性稳压器的温度。图9中的SP06显示ADP2114的温度，它比图9中显示的线性稳压器的温度低 10～15℃。SP04显示AD9268的温度，该温度在两个图像中差不多。还需注意的是，图9中的总背景温度更高，一个串联阻塞二极管（未标注）正在处理更高的热负载。

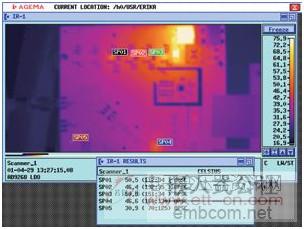

图8 采用线性电源的AD9268评估板的散热图像
