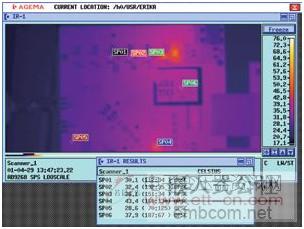

图9 采用ADP2114电源的AD9268评估板的散热图像
电路图详解
图10提供了开关稳压器的详细电路图，该稳压器被配置成在强制PWM模式下工作，通道设置为2A单独输出。通过在FREQ引脚和 GND之间放置一个27kΩ的电阻，稳压器的开关频率被设置为1.2MHz。除了图中的电路之外，在开关和ADC之间还包含一个铁氧体磁珠，ADC电源引脚附近放置了标准的旁路电容。该设计可达到220μV的开关纹波，在ADP2114输出端的高频噪声低于6μV。AD9268附近加设的铁氧体磁珠和旁路电容将开关纹波降至300nV，并将ADC电源引脚处的噪声降至不到3μV。

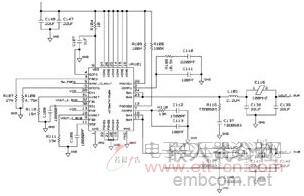

图10 ADP2114电路配置
这里还提供了材料清单和布线信息。请注意，在布局中，开关电感L101和L102位于ADC和信号通道元件电路板的背面。这种布局有助于将这些电感和电路板顶部的元器件（特别是信号和时钟通道中的巴伦）之间的电压耦合降至最小。在采用开关转换器的布线中，需注意避免磁场或电场耦合。

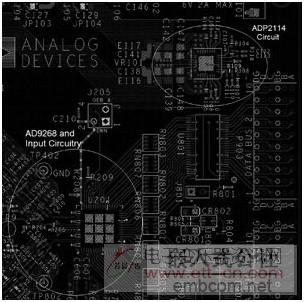

图11 ADP2114和AD9268的相对位置

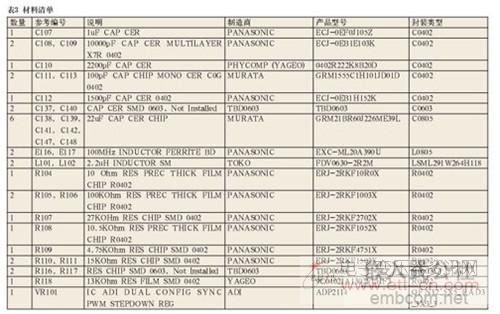

表3 材料清单
结语
本文论证了在仔细遵循设计实践技巧的情况下，模数转换器可以直接采用开关电源供电，而不会造成性能损失。与采用ADP1708 线性电源相比，采用ADP2114开关电源供电时，转换器的性能未出现下降。而采用开关电源可将电源效率提高30%～40%，并且能大幅降低总功耗（甚至超过简单地选择较低功耗的转换器）。在许多系统中，这些器件都需要连续工作，因此采用开关电源可大幅降低运营成本，并且性能也不会出现下降。
