一种光伏逆变器的主动移频式孤岛检测方法
[发布时间]：2014年12月22日 [来源]：传动网 [点击率]：5115
【导读】： 针对并网型光伏逆变器孤岛检测，提出了一种基于DQ变换的自适应主动频率偏移孤岛检测方法，该算法通过控制无功电流的大小来实现电流频率偏移，从而实现孤岛状态下接入点电压频率的正反馈，进而检测出孤岛。 　...

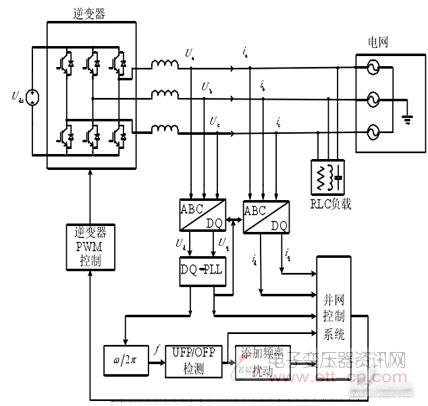

　　　　　　　　　　　　　　　　　　　　　图1基于DQ变换的自适应频率偏移法

　　3仿真结果

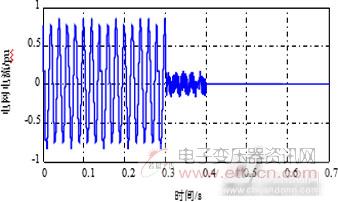

　　仿真条件为：交流侧滤波电感，线电压，输出功率；直流侧电容，负载，母线电压。图2为用主动频率偏移法进行孤岛检测的结果，0.3s之前逆变器不工作，负载功率由电网提供，0.3s逆变器开始工作，此时由于逆变器输出功率与负载匹配，由电网电流波形可以看出此时电网提供有功、无功功率可近似为零，网侧并网开关0.4s断开，系统处于孤岛运行。由图2.a锁相环输出可以看到，当孤岛形成后由于频率正反馈的作用接入点电压频率升高，在0.45s左右超出正常频率范围（49.5Hz，50.5Hz），此时逆变器停止工作，系统反孤岛功能得以实现。

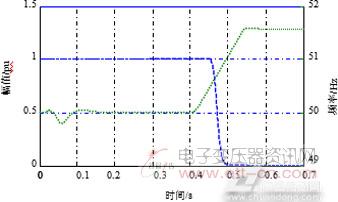

                                                                                     a接入点电压锁相环输出

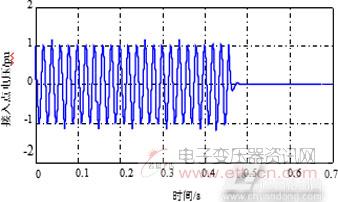

　　　　　　　　　　　　　　　　　　　　　　　b接入点电压
