c电网电流

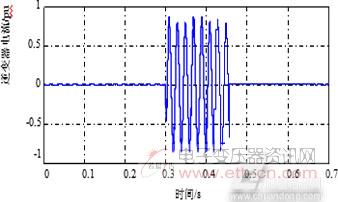

　　　　　　　　　　　　　　　　　　　　　　　d逆变器电流

　　图2主动频率偏移发生孤岛情况
　　自适应频率偏移法的仿真波形如下图3所示。由仿真图可知，由于为平衡负载，在t=0.05s断网后，逆变器输出电压电流变化幅值很小，由于在孤岛检测方法中添加了基于DQ变换的自适应频率偏移法，使得频率向下偏移，频率减小超出保护阀值范围，检测精度更一步提高，防孤岛现象更明显从而检测到孤岛现象的发生。

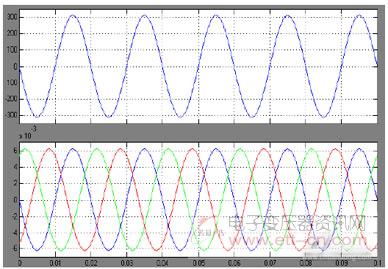

　　　　　　　　　　　　　　　　　图3A相电压、并网电流仿真波形(t=0.05s，断网)

　　4实验结果

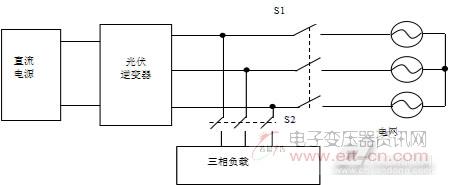

　　图4给出了实验接线图，其中三相开关S1、S2分别为逆变器的电网分离开关和负载分离开关，其中三相负载应为可变RLC负载，谐振频率为电网频率。

　　　　　　　　　　　　　　　　　　　　　　　图4孤岛检测实验接线图

　　实验平台中的功率模块采用英飞凌公司的FF600R12ME4型两单元IGBT模块，母线采用母排设计。驱动电路采用英飞凌公司的2SP320V智能驱动模块，该模块通过光纤与控制电路连接对IGBT进行驱动。
　　为了完成孤岛检测实验，利用台湾群菱的孤岛检测装置ACLT-3803M作为三相RLC负载。实验中可以通过设定开关方便调节负载有功功率、谐振频率及品质因数等参数，以便进行孤岛检测实验。
　　为了降低对电力系统的无功电流污染，实验中采用被动和主动孤岛检测相结合的方法，周期性地加入电流畸变。其中被动检测算法采用引言中提到的过欠压、过欠频检测法。
　　首先对负载功率与逆变器功率不匹配情况下进行孤岛检测实验，实验条件为：逆变器交流进线电压270V，逆变器三相功率4kW，负载三相有功功率8kW，此时实验，孤岛形成后接入点电压幅值将减小，5ms后系统检测出异常，逆变器停止工作，孤岛检测成功。
　　然后对负载功率与逆变器功率匹配情况下进行孤岛检测实验，实验条件为：逆变器交流进线电压270V，逆变器三相功率分别为1.5kW、3kW和6kW，负载三相有功功率分别为1.5kW、3kW和6kW，同时根据国家检测标准对于谐振频率及品质因数的要求，这里取谐振频率50Hz，品质因数为1。图5、图6和图7给出功率匹配情况下自适应频率偏移法算法的检测效果，从波形看出在自适应频率偏移法算法启动前，由于被动检测法检测盲区的存在，逆变器在孤岛情况下继续发电，主动孤岛算法启动后，由于电流波形畸变使得接入点处电压形成正反馈，在50m内可以系统频率超出正常值，逆变器停止工作，孤岛检测取得成功。
