作者：Maxim公司 Andy Fewster

    很多应用中，除主电源之外通常还需要一个低功率电源。例如：模拟前端放大器需要±5V电源供电，而数字主电路只需+5V电源。基于成本、物料管理以及EMC等因素的考虑，单独增加一路-5V电源不是很合适。因此，需要寻找一种可以从主电源产生辅助电源的方法。

    为解决上述问题，可以用一个降压转换器的开关操作产生一路或多路、隔离的或非隔离的电源输出。从主电源获取10％～30％的辅助电源输出电流是完全可行的，本文将通过MAX5035 DC／DC转换器说明具体的实现方案。

    降压波形

    首先回顾一下降压转换器的工作波形，确定用来产生辅助输出的电压和电流，参见图1。

    LX引脚的开关电压波形幅度为：

    开关管导通期间(LX和VIN相连)，主电感两端的电压为：

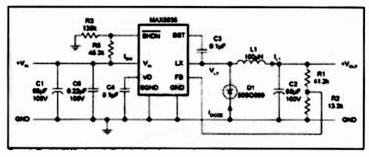

图1 降压转换器MAX5035的工作原理图

    连续电感电流工作模式

    开关管断开时，LX端电压为负，二极管D1导通，保证电感电流是连续的。在流过D1的电流变为0之前，开启下一个开关周期，则称该种工作模式为连续模式(见图2)。

    了解了各个关键元件的RMS电流和电压之后，功耗可由下式计算得到：

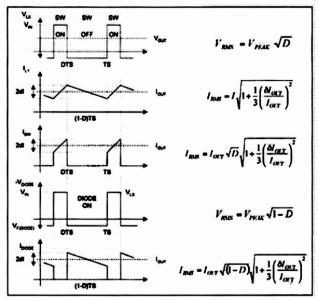

图2 连续电感电流工作波形,TS是开关周期,D是占空比

    辅助输出

    通过在一个降压主电源的电感上添加辅助线圈，可以在主电源上产生辅助输出。辅助输出取决于钳位肖特基二极管(图1中的D1)导通时，主电感的反激动作。因为二极管的导通压降相对比较稳定(典型值为300mV～500mV，视电流大小而定)，并且控制器调节输出电压保持相对恒定，所以在开关断开期间，电感两端的压降也相对稳定。为了让电感压降保持稳定，在整个主降压电源的负载范围内，主电感都应该保持连续导通模式。

    LX引脚也可用来为电荷泵电路提供开关输入。为保持该输入稳定，需要辅助输出时，LX引脚必须处于有效状态。通过让主电源降压转换器保持给一个最小负载供电，就可以使LX始终处于有效状态。
