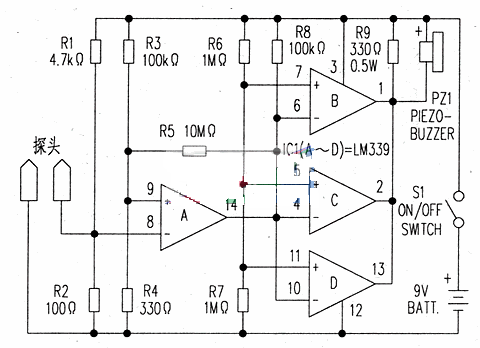

这是一种非常简单的低成本可闻式导通性测试器，它只需要一块四比较器芯片LM339(IC1)、几只电阻和一只压电蜂鸣器便可轻松制作。电路工作电源为9V电池。实际上4只比较器中只有一只比较器起主要作用，其他三只比较器并接起来驱动中功率压电蜂鸣器PZ1。
由R1、R2组成的分压器将比较器A的反相输入脚⑧的电压设定在190mV，而R3、R4固定分压器将同相输入脚⑨的电压设定在30mV。电阻R5连接在比较器A输出端与同相输入脚⑨之间，以提供必要的反馈。
减少触发切换时的弹跳效应，最有效的解决办法是采用正反馈引入少量的滞后作用，这一滞后作用可以将输入电压的上摆和下摆的切换点分开，使电路一旦开始切换过程，输入电压在反向切换过程发生之前必须经历一段重要的回程，使输入电压上摆和下摆切换得干净利落。
在待机状态，由于反相输入脚⑧的电位(190mV)高于同相输入脚⑨的电位(30mv)，因此比较器A输出为低电位，此低电位送至比较器B、C、D的反相输入脚后，使这三只比较器的输出都呈高电位，因此压电蜂鸣器两端电压几乎相等。蜂鸣器不呜叫。
只有当连接在两个探头间的电阻小于15Ω时，比较器A的反相输入脚⑧的电位才能从190mV变得低于30mV。结果比较器A的输出极性反转。使并联比较器B、C、D的输出变低，压电蜂鸣器鸣叫，表示探头间的导通性良好。三只比较器输出共可吸取50mA的电流，这足以使压电蜂鸣器大声鸣叫。
用这一测试器还可判别阻值是否小于15Ω的电阻。如你希望比15Ω更大或更小，可以改变R1～R4的阻值来满足。
