在冷凝水回收时，需将分散于5处水箱(分水箱)中的冷凝水回收至锅炉补水箱内。由于锅炉补水流量基本是定值，因此冷凝水的回收既不能因注入流量过大而造成锅炉补水箱的溢出，也不能由于不及时输送而造成分水箱积满溢出。因此所建构的冷凝水回收控制系统，以锅炉补水箱极限水位为控制目标，根据各分水箱的水位，采用变频调速控制各分水箱冷凝水泵的转速，从而控制注入补水箱的流量，实现冷凝水无间断自动回收。

1 系统组态和相关设置

1．1 系统组态

系统采用安川VSG7变频器接入以Siemens S7-400PLC(CPU414—2DP)为主站的ROFIBUS—DP网络，通过PROFIBUS—DP，主站监视各变频水泵的运行状态，并可远程设置和改变其内部参数。

安川变频器需通过专用的接口卡SI—Pl才能接入Siemens的PROFIBUS—DP网络，并需相应的配置软件。SI—Pl卡可用于安川变频器的GS、F7和G7等3个系列，用于VSG7系列时，将其插入变频器的2CN插槽中，并用DP总线电缆和总线连接器与PROFIBUS—DP的主站(这里为S7—400PLC的CPU 414—2DP)的DP口相连接。

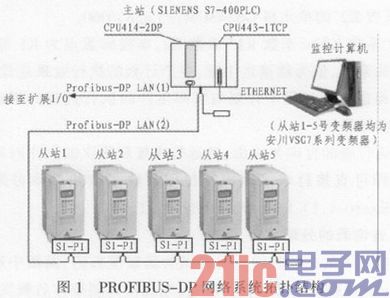

冷凝水回收的PROFIBUS-DP网络系统拓扑结构如图1所示。在一条专供电气传动用的PROFIBUS—DP总线上接入了5台变频器，通过对各分水箱水位的监测，构成对分水箱冷凝水泵的闭环控制。以控制起动台数和调速等方法，动态控制冷凝水的回收流量，保证锅炉补水箱始终维持在高水位。

使用SI—Pl卡需在PLC的编程软件(如Siemens的STEP7)中配置一通用源数据描述文件GSD(Version3．1，此文件可在安川公司(YASGAWA)的网站中下载，文件名为YASKOOCA．gsd)。当在PLC的编程软件中装入了SI—Pl卡的配置文件GSD之后，在用STEP7的硬件配置功能配置ProfibuS —DP网络并组态有关硬件时，即可在系统中识别安川变频器的SI—Pl卡的配置图标，并可将其作为网络上的一个从站来组态，然后设置有关参数。本系统中，5台变频器的从站地址分别为1、3、5、7、9。从站1的I／O通信数据符号编辑如图2所示。

1、2 使用SI—Pl卡所需的设置

使用SI—Pl卡，需设置卡(即从站)地址、通信参数(在配置主站，即PLC的CPU时统一设置)，并配置变频器的相关群组参数，以下是各项有关设置。

1)设置卡(即从站)地址

用2个(旋转)地址开关(分别设置地址的个位和十位)设定变频器(作为从站)的(硬件)地址，该地址应与用STEP7编程软件配置的该变频器的SI—Pl卡在Profibus—DP网上的(软件)地址一致。

2)设定通信速率

当在Profibus—DP网的主站(PLC的CPU)上设置了通信速率后，网络上的各SI-Pl卡的通信速率也就自动设置了。通信速率可在9．6kb／s～12 Mb／s之间，通常设置为1．5 Mb／s。
    3)变频器的相关设置
    Bl-01：频率基准输入方式设为3(选择的通信卡)。
    Bl-02：运行指令输入方式设为3(选择的通信卡)。
    F6-01：当通信出错时的输入方式设为0(继续运行)。
    F6-02：设置为1。
    F6-03：设置为3。
虽然主设置采用了网络数据通信方式，但变频器的“非常停止”输入端(S12)在任何运行指令输入方式下均有效。
1．3 主站与变频器之间的数据传输
    高速I／O数据区的输入、输出数据各为16 B(即Byte 0～Byte 15，含扩展数据)，其中基本数据的长度各为为6 B。
    1)从PDP Master传送至VS G7变频器的主要数据(输出数据)
    字节0和字节1：用于操作指令，当bit0为“1”时正转，当bit1为“1”时反转，bit2～bit7相当于变频器的H1-01～H1-06设置时控制端子3～8的功能：当bit8为“1”时为外部故障，当bit9为“1”时为故障复位，bitA-bitF各位未使用。
    字节2和字节3：用于速度指令(速度基准值设置)，按字为单位传送(含低字节和高字节)，速度设置分辨率为1／0．01Hz。
    字节4和字节5：用于转矩基准／限制的设置。
    2)从VSG7变频器传送至PDP Master的主要数据(输入数据)
    字节0和字节1：用于监视变频器的状态，bit0为“1”时为正转运行，bit1为“1”时为零速度，bit2为“1”时为反转运行，bit5为“1”时为复位指令接收等。
字节2和字节3：用于速度反馈(速度测量值)，按字为单位传送(含低字节和高字节)，速度测量分辨率为1／0．01 Hz。
