六．负载调节率
　　（Load Regulation）%

　　6．1定义：
　　输出电流于额定范围内变化（静态）时，输出电压之变化率。
　　|Vminl-Vcent|
　　Line Regulation（+）=------------------×100%
　　Vcent
　　|Vcent-VfL|
　　Line Regulation（-）=------------------×100%
　　Vcent
　　|VminL-VfL|
　　Line Regulation（%）=----------------×100%
　　Vcent
　　VmilL：最小负载时之输出电压
　　VfL：满载时之输出电压
　　Vcent：半载时之输出电压
　　6．2测试条件：
　　I/P：Nominal
　　O/P:Min./Half/Full Load
　　Ta:25℃
　　6．3Load Regulation亦可直接Vmin.L-Vcent与Vcent-Vmax.之±最大
　　值以mV表示，再配合Tolerance%表示。

第三部分 测试报告要求的项目：

对于电源部品认定测试， 测试报告要求提供测试数据及结论。来料检可根据要求减少测试项目，对于测试不合格品的应该表明不合格的测试项。
　　一． 输入特性。
　　1． 工作输入电压和电压变动范围。
　　2． 输入电压的频率和频率变动范围。
　　3． 额定输入电流。是指在输入电压和输出电流在额定条件时的电流。
　　4． 输入下陷和瞬间停电。这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定。测试的指标为电压和时间。
　　5． 冲击电流。
　　6． 漏电流。
　　7． 效率。因为该指标与发热有关，因此散热时要考虑效率。
　　8． 测试中要标明输入采用单相2线式还是3相三线式。
　　二． 输出特性。
　　1． 额定输出电压。
　　2． 额定输出电流。
　　3． 稳压精度。
　　1） 电压稳定度。
　　2） 电流调整率。
　　3） 纹波噪声。包括最大纹波电压；最大纹波噪声电压。
　　4． 瞬间电流变动导致的输出电压的变动值。
　　三． 附属功能要求。
　　1． 过流保护。
　　2． 过压保护。
　　3． 输入欠压保护。
　　4． 过热保护。
　　5． 绝缘电阻。输入端与壳体；输入端子和输出端子；输出端子和壳体。
　　6． 绝缘电压。打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值。
　　四． 结构规格。
　　1． 形状条件：如外包装机壳的有无等。
　　2． 确定外型尺寸和尺寸公差。
　　3． 安装条件：安装位置、安装孔、等。
　　4． 冷却条件：强制或自冷以及通风方向，风量和孔径尺寸。
　　5． 接口位置和标志。
　　6． 操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置。
　　7． 重量。
　　五． 使用环境条件。
　　1． 温度。
　　2． 湿度。
　　3． 耐振动、冲击。
　　六． 其它条件。
　　1． 输入噪声。
　　2． 浪涌。
　　3． 静电噪声（有外壳的有要求）。

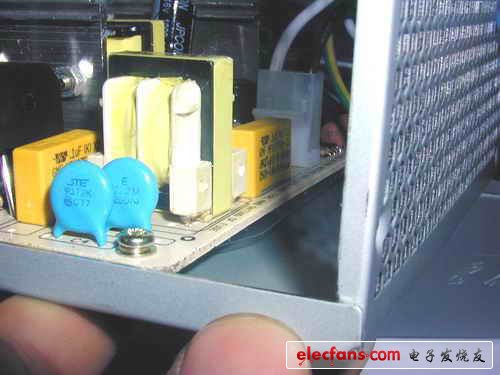

开关电源维修的方法简单介绍

一、快修步骤与技巧

1．电阻测量打头阵

（1）打开机盖，翻过电路板，首先测电源调整管0801（BUZ91A）D极是否对地短路。

（2）由于IC801②、③脚外接的R807（33（）kQ／2w）、R805（820kΩ／2W）阻值相当大，测IC801②、③脚对地电阻时应将两只电阻其中一端与电路板脱离。如果是R807开路，电源电路将不启动。两只电阻如果短路，TDA4605将无法承受+300V的冲击而损坏，在实际维修中，R805开路最为多见。
