先说不隔离式：

降压（buck）型原理如下图所示，前半周期Q1导通向C供电同时L1储能，后半周期D1导通L1放能向C供电。

升压（boost）型原理如下图所示，前半周期Q1导通L1储能，后半周期D1导通L1放能与V1串连向C1供电。

极性反转型原理如下图所示，前半周期Q1导通L1储能，后半周期D1导通L1放能向C1供电。

若输入电压大于工作电压，则选用降压型，反之选择升压型。若单电源输入，需要+、-电源时选用极性反转型。

再说隔离式：若输出功率较小（100W以下）常用反激式；若功率稍大，可选用正激式；再大就要采用半桥或全桥式了。

反激式是磁性元件在前半周储能，后半周期传递能量。并关管要承受电源电压与反激电压之和，一般220V整流后要用700V左右的功率管。

正激式是在前半周期直接传递能量，后半周期泄放磁场。若磁场泄放不掉，则后面的周期中会因磁饱和而烧毁功率器。

全桥式是有4个功率器件，能够让变压器原边电流来回流动，在每半个周期都传递能量，所以能做到较大功率。

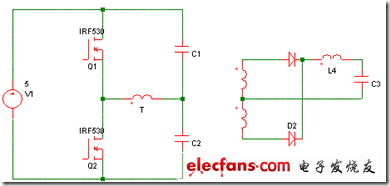

半桥式是全桥式的简化，它将一个桥臂上的功率器件换成电容，节约了一半数量的功率器件，且功率器件上承受的电压也减半，故降低了成本。

升压变换中多采用推挽式，因原边电压较低，绕组匝数少，绕成双原边也不增加多少成本，双绕组又能增加功率，故是广泛采用的方式。

如何为开关电源选择合适的电感

电感是开关电源中常用的元件，由于它的电流、电压相位不同，所以理论上损耗为零。电感常为储能元件，也常与电容一起用在输入滤波和输出滤波电路上， 用来平滑电流。电感也被称为扼流圈，特点是流过其上的电流有“很大的惯性”。换句话说，由于磁通连续特性，电感上的电流必须是连续的，否则将会产生很大的 电压尖峰。
