（2）压敏电阻的合理应用，以降低浪涌电压

（3）阻尼网络抑制过冲

（4）采用软恢复特 性的二极管，以降低高频段EMI

（5）有源功率因数校正，以及其他谐波校正技术

（6）采用合理设计的电源线滤波器

（7）合理的接地处理

（8）有效的屏蔽措施

（9）合理的PCB设计

4.高频变压器漏感的控制

高频变压器的漏感是功率开关管关断尖峰电压产生的重要原因之一，因此，控制漏感成为解决高频变压器带来的EMI首要面对的问题。

减小高频变压器漏感两个切入点：电气设计、工艺设计！

（1）选择合适磁芯，降低漏感。漏感与原边匝数平方成正比，减小匝数会显著降低漏感。

（2）减小绕组间的绝缘层。现在有一种称之为“黄金薄膜”的绝缘层，厚度20～100um，脉冲击穿电压可达几千伏。

（3）增加绕组间耦合度，减小漏感。

5.高频变压器的屏蔽

为防止高频变压器的漏磁对周围电路产生干扰，可采用屏 蔽带来屏蔽高频变压器的漏磁场。屏蔽带一般由铜箔制作，绕在变压器外部一周，并进行接地，屏蔽带相对于漏磁场来说是一个短路环，从而抑制漏磁场更大范围的 泄漏。

高频变压器，磁心之间和绕组之间会发生相对位移，从而导致高频变压器在工作中产生噪声（啸叫、振动）。为防止该噪声，需要对变 压器采取加固措施：

（1）用环氧树脂将磁心（例如EE、EI磁心）的三个接触面进行粘接，抑制相对位移的产生；

（2）用“玻璃珠”（Glass beads）胶合剂粘结磁心，效果更好。

开关电源纹波的测量

基本要求：使用示波器AC耦合 ，20MHz带宽限制 ，拔掉探头的地线

1，AC耦合是去掉叠加的直流电压，得到准确的波形。

2，打开20MHz带宽限制是防止高频噪声的干扰，防止测出错误的结果。因为高频成分幅值较大，测量的时候应除去。

3，拔掉示波器探头的接地夹，使用接地环测量，是为了减少干扰。很多部门没有接地环，如果误差允许也直接用探头的接地夹测量。但在判断是否合格时要考虑这个因素。

还有一点是要使用50Ω终端。横河示波器的资料上介绍说，50Ω模块是除去DC成分，精确测量AC成分。但是很少有示波器配这种专门的探头，大多数情况是使用标配100KΩ到10MΩ的探头测量，影响暂时不清楚。

上面是测量开关纹波时基本的注意事项。如果示波器探头不是直接接触输出点，应该用双绞线，或者50Ω同轴电缆方式测量。

在测量高频噪声时，使用示波器的全通带，一般为几百兆到GHz级别。其他与上述相同。可能不同的公司有不同的测试方法。归根到底第一要清楚自己的测试结果。第二要得到客户认可。

同时，开关电源工作时，输入端的电压Vin不变，但是电流是随开关变化的。这时输入电源不会很好地提供电流，通常在靠近电流输入端（以BucK型为例，是SWITcH附近），并联电容来提供电流。

上面这种做法对减小纹波的作用是有限的。因为体积限制，电感不会做的很大；输出电容增加到一定程度，对减小纹波就没有明显的效果了；增加开关频率，又会增加开关损失。所以在要求比较严格时，这种方法并不是很好。关于开关电源的原理等，可以参考各类开关电源设计手册。

采样点选在LC滤波器之后（Pb），这样输出电压就是我们所希望得到的电压。但是这样在电源系统内部引入了一个电感和一个电容，有可能会导致系统不稳定。关于系统稳定，很多资料有介绍，这里不详细写了。

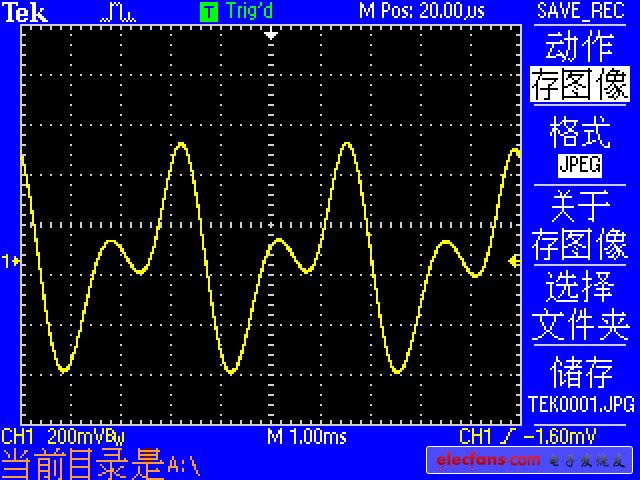

以上是关于开关电源纹波，总结的一些内容，如果能加些波形就更好了。虽然可能不太全，但对一般的应用已经足够了。关于噪声抑制，实际中并不一定全部应用，重要的是根据自己的设计要求，比如产品体积，成本，开发周期等，选择合适的方法。
