基于磁感线圈的车流量检测的研究
[发布时间]:2012年10月22日 [来源]:现代电子技术 [点击率]:4835
【导读】: 交通控制一直是社会的一个大问题,随着社会节奏的加快,效率逐渐成为人们的重点考虑的问题,有效地疏导和提高十字路口的通行效率显得越来越重要。在普通的交通灯设计系统中,显示时间是固定的,这样就无法有效地...

2.3 带宽的确定

NE567能根据外部参数设定检测范围,也即检测带宽。带宽由公式确定。其中BW单位为中心频率的百分数,Vi单位为V且需满足Vi≤200 mV,f0单位为kHz,C2单位为μF。开始时可以将C2选择成2C1,随后根据需要调整C2的大小。

除了对上述中心频率和带宽的确定外,还需调整C3的大小,以避免重复检测。

2.4 参数的设置

由频率设定公式,已知f0=440 kHz,得R1C1=2.5,可以设定R1=2.5 kΩ,C1=1 nF。再根据带宽公式设置C2=50 nF,电容C3则需具体情况来调整,对于8引脚上负载RL的确定,由于RL上最大课吸收电流为100 mA,当电源为5 V时,负载RL最小为5 kΩ,因此设定RL=10 kΩ。除此之外,NE567芯片3引脚接输入信号,7引脚接地,4引脚接电源。当NE567的3引脚接受到一个带宽内信号时,芯片内部三极管导通,电源通过RL后接地,8引脚有高电平变成地电平,因此只需检测在一段时间内8引脚低电平的次数即可检测车流量。

3 仿真实验

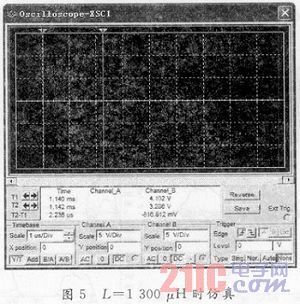

图4和图5分别为无车经过和有车经过时的正弦振荡信号。由图4可知无车经过时振荡频率为485 kHz,图5中显示有车经过时振荡频率为444 kHz,分别与理论值的480 kHz和441 kHz相比相差很小,且频率改变量为41 kHz,小于中心频率的14%,满足NE567芯片的使用要求,证明了此系统的正确性。





4 结语
本文针对午流量检测部分做了较为系统的分析,此检测系统已通过仿真实验得到验证,并在检测模型中已经通过。其中的参数足根据设定模型而设计,在工程设计中,具体参数还需根据情况而定。
